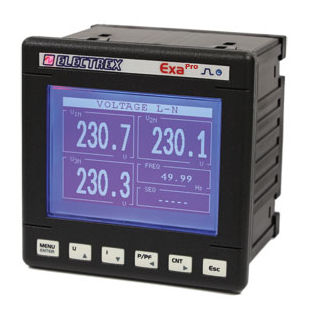

监控分析仪 PFAE9-1B1Z2-EMF EXA PRO 96用于电网工业电能质量
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用领域
- 监控, 用于电网, 工业
- 测量值
- 电能质量, 功率, 电压, 能量
- 配置
- 集成式
- 保护程度
- 硬化
- 其他特性
- 实时, RS485, 带数据记录器, 数据采集, 图像, DIN 96x96, 带故障记录器
产品介绍
产品概述
附加说明
技术规格
- 适用于恶劣工业环境的谐波与电能质量分析仪。
- 精度等级 0.5S。
- 通过电流互感器（CT）../5A 或 ../1A 接入（CT 不含）。
- 测量电压和电流的 THD 与 TDD、中性线电流、最大/最小电压、最大电流与功率以及各相有功能量。
- 对三相相电压和三路线电流执行实时单一谐波分析，最高可达 31 次谐波。
- 内置数据记录器，可记录四个谐波分量、总能量与分相能量计数器，以及电压、电流、功率和频率的平均/最小/最大值。
- 记录并存储电压事件（断电、跌落和过升），用于电能质量分析。
- 具备相序检测与配置功能。
- 配置有四个运行定时器和八个可配置报警，支持复杂逻辑条件。
- 配备图形化 LCD 显示屏与校准指示 LED。
- 通过 Modbus-RTU（RS485）通信。
- SIO 总线端口支持集成 Milli Pro I/O 与 Milli Pro Sensor 扩展模块（额外 I/O 或环境传感器）。
- 固件支持远程升级，且可通过 PUK 码在安装后进行扩展升级。
- 面板安装尺寸：96 × 96 mm。
- 电源：230–240 VAC。
- 符合标准 EN 50470-1 与 EN 50470-3。
附加说明
- 电流互感器（CT）不包含在内。
- 数据记录器保存谐波分量和能量计数器，便于详细分析。
技术规格
- 型号系列：EXA PRO 96
- 产品代码：PFAE9-1B1Z2-EMF
- 精度等级：0.5S
- 电流输入：通过 CT ../5A 或 ../1A（CT 不含）
- 测量参数：THD、TDD（电压与电流）、中性线电流、最大/最小电压、最大电流、最大功率、各相有功能量
- 谐波分析：对 3 相相电压和 3 路线电流进行实时单一谐波分析，最高至第31次谐波
- 数据记录器：记录四个谐波分量、总能量及分相能量计数器、电压/电流/功率/频率的平均/最小/最大值
- 电压事件：记录断电、跌落（sags）和过升（swells）
- 相序：检测且可配置
- 定时器与报警：4 个定时器；8 个可配置报警，支持复杂逻辑
- 显示与指示：图形化 LCD 显示；校准 LED
- 通信：Modbus-RTU（RS485）；SIO 总线支持扩展模块（Milli Pro I/O、Milli Pro Sensor）
- 固件：支持远程升级并可通过 PUK 码扩展
- 安装：面板安装 96 × 96 mm
- 电源：230–240 VAC
- 标准：EN 50470-1、EN 50470-3
- 环境：适用于恶劣环境
