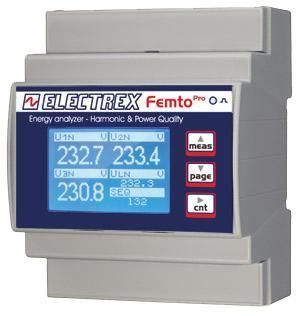

监控分析仪 PFA64-EB1Z2-EMF FEMTO PRO D4 ECT CLAMP

用于电网用于三相电力系统用于单相电力系统

产品概述
谐波与电能质量分析仪。单相/三相能量分析仪（最多3条单相线路），精度等级0.5S。配合外部ECT电流互感器使用（不含）——示例：100A 型号 PFAE000-09。可测量电压与电流的THD和TDD、中性线电流、最大和最小电压、最大电流与功率，以及各相有功能量。

功能

• 对三相相电压和三路线电流进行实时单次谐波分析，最高支持31次谐波。
• 内置数据记录器，可记录四个谐波分量、总能量和分相能量计数器，以及电压、电流、功率、频率的平均/最小/最大值。
• 记录并存储电压事件（中断、下陷和升高）以便电能质量分析。
• 相序检测与配置。
• 四个运行定时器和八个可配置报警，支持复杂逻辑条件。
• 图形LCD显示与校准指示LED，便于本地监测与状态指示。
• 通过 Modbus-RTU（RS485）通信。
• SIO总线端口用于集成 Milli Pro I/O 与 Milli Pro Sensor 扩展模块（附加I/O与环境传感器）。
• 固件支持远程升级并可通过 PUK 代码扩展，支持安装后未来升级。

机械与安装
导轨安装，4 模块。通过螺丝端子进行接线安装。电源：230–240 VAC。符合标准 EN 50470-1 与 EN 50470-3。

产品编号
编号 PFA64-EB1Z2-EMF

特性 / 技术规格

• 产品类型：谐波与电能质量分析仪
• 配置：单相/三相（最多3条单相线路）
• 精度等级：0.5S
• 电流互感器：外部 ECT（不含）——示例 100A（型号 PFAE000-09）
• 谐波：支持最高31次的单次谐波分析（电压与线电流）
• 测量：THD、TDD（电压与电流）、中性线电流、最大/最小电压、最大电流、功率、各相有功能量
• 数据记录器：记录四个谐波分量、能量计（总计与分相）、电压/电流/功率/频率的平均/最小/最大值
• 事件：记录电压中断、下陷与升高
• 保护/检测：相序检测与配置
• 定时器与报警：四个运行定时器；八个可配置报警，支持复杂逻辑
• 显示/指示：图形LCD显示；校准LED
• 通信：基于RS485的Modbus-RTU；SIO总线用于扩展模块
• 固件：支持远程升级并通过PUK代码扩展
• 安装方式：导轨安装，4 模块
• 连接：螺丝端子安装
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
