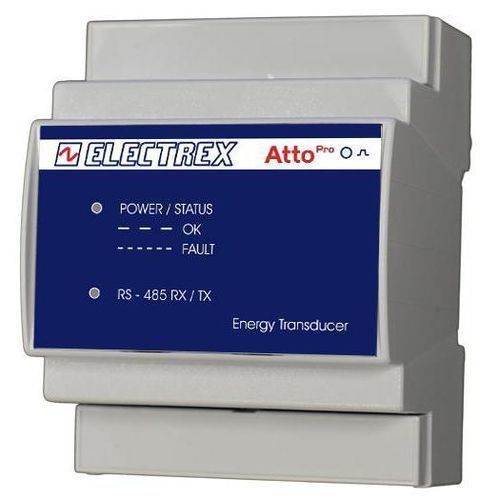

电网分析仪 PRA74-EH102-E00 ATTO PRO D4 ECT PLUG

电动用于三相电力系统用于单相电力系统

产品概述
单相及三相电能分析仪（最多支持3路单相回路），精度等级0.5S。适用于外接 ECT 电流互感器（互感器不随产品提供）。可测量电压、电流参数，包括电压与电流的 THD 和 TDD、中性线电流、最高/最低电压、最大电流与功率，以及各相有功电能。对三相电压及三路线路电流支持实时单次谐波分析，最高到第31次谐波。具备相序检测、四个运行定时器和八个可配置告警（支持复杂逻辑）。配有能量校准指示灯、状态指示灯和 RS485 通信指示灯。通信采用 Modbus-RTU（RS485）。固件支持远程升级，并可通过 PUK 代码扩展功能。DIN 导轨安装，4 模块；采用螺丝端子连接。电源 230-240 VAC。符合 EN 50470-1 与 EN 50470-3 标准。

特性

• 单相与三相测量（最多 3 路单相回路）
• 精度等级 0.5S
• 支持外接 ECT 电流互感器（不含）
• 测量电压与电流的 THD 与 TDD
• 中性线电流测量
• 监控最大/最小电压、最大电流与最大功率
• 各相有功电能测量
• 实时单次谐波分析，最高到第31次
• 相序检测与配置
• 4 个运行定时器
• 8 个可配置告警，支持复杂逻辑
• LED 指示：能量校准、状态、RS485 通信
• Modbus-RTU（RS485）通信
• 固件远程升级并可通过 PUK 代码扩展
• DIN 导轨安装（4 模块）及螺丝端子连接
• 电源 230-240 VAC

技术规格

• 型号系列：ATTO PRO D4
• 产品代码：PRA74-EH102-E00
• 支持配置：单相与三相（最多 3 路单相回路）
• 精度：0.5S 级
• 电流互感器：需要外接 ECT（例如 100 A 兼容型号：PFAE000-09）
• 谐波：对三相相电压和三路线路电流支持最高第31次的单次谐波分析（实时）
• 电能质量测量：电压与电流的 THD 和 TDD
• 附加测量：中性线电流、最大/最小电压、最大电流、最大功率、各相有功电能
• 定时器：4 个运行定时器
• 告警：8 个可配置告警，支持复杂逻辑
• 指示灯：能量校准、状态、RS485 通信
• 通信协议：Modbus-RTU（RS485）
• 固件：支持远程升级；可通过 PUK 代码扩展
• 安装方式：DIN 导轨，4 模块
• 接线：螺丝端子安装
• 电源：230-240 VAC
• 标准：EN 50470-1、EN 50470-3
