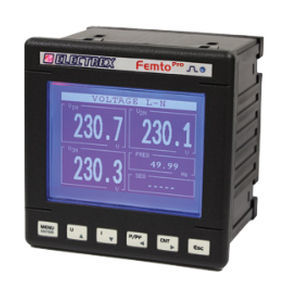

电网分析仪 PFA69-FH102-E00 FEMTO PRO 96 F用于三相电力系统电能质量功率
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用领域
- 用于电网, 用于三相电力系统
- 测量值
- 谐波, 电能质量, 功率, 电压, 能量
- 其他特性
- 实时, RS485, 图像, DIN 96x96
产品介绍
描述
FEMTO PRO 96 F RS485 H 230-240V
主要功能
配件说明
插入测量使用FCTS系列可开合柔性互感器（不含互感器）。电流量程可配置至4000 A。
技术规格
FEMTO PRO 96 F RS485 H 230-240V
- 单相/三相谐波与能量分析仪（最多支持3路单相线路），在配合柔性电流互感器使用时整体精度为1级（Femto Pro F + 柔性CT）。
- 采用FCTS系列可开合柔性互感器进行插入式测量（互感器不包含）；电流量程可配置至4000 A。
- 测量电压与电流的THD和TDD、中性线电流、最大/最小电压、峰值电流与功率，以及各相有功能量。
- 对3相相电压和3路线路电流进行实时单次谐波分析，最高至31次谐波。
- 相序检测与可配置的相序设置。
- 4个运行时段和8个可配置告警，支持复杂逻辑设置。
- 图形LCD显示。
- 校准指示LED。
- 通过RS485实现Modbus-RTU通信。
- 支持远程固件升级，并可通过PUK代码实现未来扩展。
- 面板开孔尺寸 96 × 96 mm。
- 供电 230–240 Vac。
- 符合 EN 50470-1 和 EN 50470-3 标准。
主要功能
- 实时谐波分析，最高至31次
- 电压与电流的THD与TDD测量
- 中性线电流测量及各相有功能量
- 相序检测（phase-sequence）
- 8个可配置告警，支持高级逻辑
- 图形LCD与校准LED
- RS485上的Modbus-RTU
- 远程固件升级及通过PUK代码的扩展
配件说明
插入测量使用FCTS系列可开合柔性互感器（不含互感器）。电流量程可配置至4000 A。
技术规格
- 产品代码：PFA69-FH102-E00
- 名称：FEMTO PRO 96 F RS485 H
- 类型：单相/三相谐波与能量分析仪（最多3路单相线路）
- 整体精度：1级（与柔性CT配合使用）
- 兼容电流互感器：FCTS系列可开合柔性互感器（互感器不含）
- 电流量程：可配置至4000 A
- 电气测量：THD、TDD、电压与电流、中性线电流、最大/最小电压、峰值电流与功率、各相有功能量
- 谐波分析：实时单次谐波分析至31次
- 电网功能：相序检测与配置
- 时序与告警：4个运行时段；8个可配置告警，支持复杂逻辑
- 用户界面：图形LCD显示；校准指示LED
- 通信：RS485上的Modbus-RTU
- 固件：支持远程升级；通过PUK代码扩展
- 面板尺寸：96 × 96 mm（面板前端）
- 供电：230–240 Vac
- 标准：符合 EN 50470-1 与 EN 50470-3
- 配件：FCTS系列可开合柔性互感器（不含）
