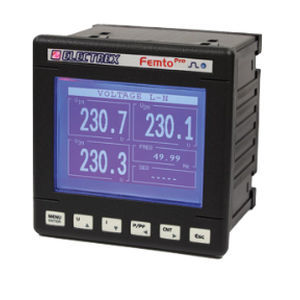

电网分析仪 PFA69-EB1Z2-EMF FEMTO PRO 96 ECT

用于三相电力系统用于单相电力系统电能质量

概述
用于单相和三相系统的谐波与电能质量分析仪（最多支持3路单相线路），精度等级0.5S。需要外接ECT电流互感器（不含），例如100A 编号 PFAE000-09。测量电压和电流的THD与TDD、中性线电流、最大/最小电压、峰值电流和功率，以及各相有功能量。可对3相相电压和3路线电流进行实时单个谐波分析，最高至31次谐波。内置数据记录器，存储谐波分量、总能量和各相能量计数，以及电压、电流、功率和频率的平均/最小/最大值。检测并记录电压事件（中断、跌落和过升），用于电能质量分析。支持相序检测与设置。4个运行时间段和8个可配置报警，支持复杂逻辑。图形LCD显示与校准LED。Modbus-RTU RS485通信。SIO总线接口，可集成Milli Pro I/O与Milli Pro sensor扩展模块（I/O与环境传感器）。固件可远程升级。面板开孔尺寸96×96 mm。电源230-240 Vac。符合 EN 50470-1 与 EN 50470-3 标准。

主要功能

• 测量电压和电流的THD与TDD
• 中性线电流测量
• 检测最大/最小电压、峰值电流和峰值功率
• 测量各相有功能量
• 对3相相电压和3路线电流进行实时单个谐波分析，最高至31次
• 内置数据记录器，可记录谐波分量、能量计数器及电压/电流/功率/频率的平均/最小/最大值
• 检测并存储电压事件（中断、跌落(sag)、过升(swell)）
• 4个运行时间段与8个可配置报警（支持复杂逻辑）
• 图形LCD显示与校准LED
• Modbus-RTU RS485通信与SIO总线用于扩展模块和传感器集成
• 固件支持远程升级

技术规格

• 型号名称：FEMTO PRO 96
• 产品代码：PFA69-EB1Z2-EMF
• 类型：谐波与电能质量分析仪（单相/三相，最多3路单相线路）
• 精度等级：0.5S
• 需要外接CT（ECT）（不含）- 例如：100A 编号 PFAE000-09
• 谐波分析：最高至31次
• 数据记录器：存储4个谐波分量、总能量和各相能量计数器、以及电压/电流/功率/频率的平均/最小/最大值
• 电能质量事件：记录中断、跌落(sag)和过升(swell)
• 报警：8个可配置报警，支持复杂逻辑
• 运行时间段：4
• 显示：图形LCD
• 指示：1 个校准LED
• 通信：Modbus-RTU RS485
• SIO总线：集成Milli Pro I/O与Milli Pro sensor模块（I/O与环境传感器）
• 固件：支持远程升级
• 面板开孔尺寸：96 × 96 mm
• 电源电压：230-240 Vac
• 合规性：EN 50470-1、EN 50470-3
