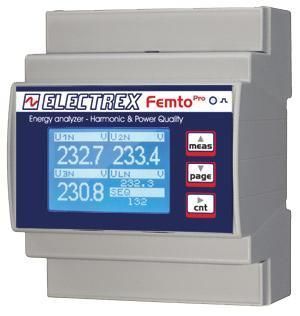

电网分析仪 PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP

交流电网用于三相电力系统用于单相电力系统

概述
单相/三相电能分析仪（最多支持3路单相回路）。精度等级0.5S。支持外接ECT夹式电流互感器（不含），例如100A 型号 PFAE000-09。对三相电压和三路线电流进行实时单次谐波分析，可达31次谐波。通信采用 Modbus-RTU（RS485）。固件可远程升级，并可通过 PUK 码扩展未来功能。

主要功能与测量

• 测量电压与电流的 THD 与 TDD
• 测量中性线电流
• 记录最大与最小电压
• 记录最大电流与最大功率
• 测量每相有功电能
• 对三相电压和三路线电流进行最高31次的单次谐波实时分析
• 相序检测与配置
• 4 个运行定时器
• 8 个可配置报警，支持复杂逻辑条件

用户界面与安装

• 图形 LCD 显示
• 校准指示 LED
• DIN 导轨安装，4 单元模块宽度
• 采用螺丝端子接线
• 电源：230–240 VAC

合规性
符合标准 EN 50470-1 和 EN 50470-3。

技术规格

• 产品类型：单相/三相谐波与能量分析仪（最多3路单相回路）
• 外部互感器示例：100A 型号 PFAE000-09（互感器不含）
• 精度等级：0.5S
• 谐波分析：最高到第31次谐波（实时）
• 测量参数：THD、TDD（电压 & 电流）、中性线电流、电压最大/最小、电流最大、功率最大、每相有功电能
• 相位功能：相序检测与配置
• 定时器与报警：4 个运行定时器；8 个可配置报警，支持复杂逻辑
• 显示：图形 LCD；校准 LED
• 通信：Modbus-RTU via RS485
• 固件：可远程升级；可通过 PUK 码扩展
• 安装：DIN 导轨，4 模块宽度
• 接线：螺丝端子
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
