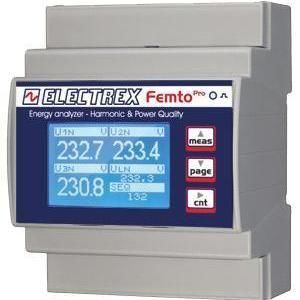

监控分析仪 PRA64-EB1Z2-EMF FEMTO PRO D4 ECT PLUG

用于电网工业功率

产品概述
适用于单相和三相系统（最多3条单相线路）的谐波与电能质量能量分析仪。精度等级 0.5S；需配合外置 ECT 电流互感器使用（互感器不随产品包装提供）。对三相相电压和三路线路电流可进行高达31次的单次谐波实时分析。内置数据记录器，记录谐波分量与统计数据；记录电压事件（断电、骤降、过冲）；具有相序检测、4个定时器和8个可配置警报。配备图形 LCD 显示和校准 LED。通信支持 Modbus-RTU（RS485）及用于 Milli Pro 扩展模块的 SIO 总线。DIN 导轨安装，占用4模块。电源 230–240 VAC。

主要功能

• 测量电压与电流的 THD 和 TDD
• 测量中性线电流、最大/最小电压、最大电流和功率
• 按相测量有功电能并提供总能量计数
• 实时单次谐波分析，支持至第31次
• 内置数据记录器，记录谐波分量与平均/最小/最大等统计值
• 记录电压事件：断电、sags（电压跌落）和 swells（电压升高）
• 相序检测与配置
• 4个运行定时器及8个可配置警报，支持复杂逻辑
• 图形 LCD 显示与校准指示 LED
• 通过 PUK 码支持远程固件升级

技术规格

• 产品代码：PRA64-EB1Z2-EMF
• 型号：FEMTO PRO D4
• 类型：谐波与电能质量能量分析仪（单相/三相，最多3条单相线路）
• 精度等级：0.5S
• 外置电流互感器：需使用 ECT（不包含），示例 100A 型号 PFAE000-09
• 谐波分析：对3相电压和3路线路电流进行至第31次的单次谐波分析（实时）
• 测量参数：THD、TDD、电压、电流、中性线电流、功率、有功电能、平均/最小/最大值、频率
• 数据记录：谐波分量、总/分相能量计数器、统计值记录
• 事件记录：电压中断、sags、swells
• 定时器与警报：4个定时器；8个可配置警报，支持复杂逻辑
• 通信：Modbus-RTU（RS485）；SIO 总线用于 Milli Pro I/O 和 Milli Pro Sensor 模块
• 显示：图形 LCD；指示灯：校准 LED
• 固件：支持通过 PUK 码远程升级与扩展
• 安装：DIN 导轨，4 模块
• 连接：RJ45 接口与可拆卸端子排
• 电源：230–240 VAC
• 符合标准：EN 50470-1、EN 50470-3
