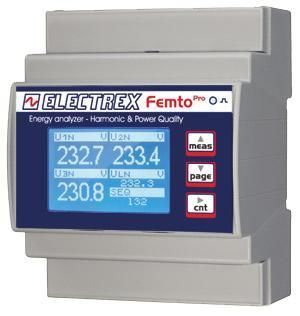

监控分析仪 PFA64-EB102-EM0 FEMTO PRO D4 ECT CLAMP

用于电网工业电能质量

产品概述
适用于单相/三相（最多3路单相线路）的谐波与电能质量分析仪。精度等级0.5S。使用外置ECT电流互感器（不含），例如100A 型号 PFAE000-09。测量电压与电流的THD和TDD、中性线电流、最大/最小电压、最大电流与功率，以及各相有功能量。对三相相电压及三路线电流进行实时单次谐波分析，最高支持到31次谐波。

数据记录与事件
内置数据记录器，可记录总能量与分相能量计数器，并记录电压事件（断电、压降、过电压），用于电能质量分析与故障排查。

功能特性
支持相序检测与配置。具有4个运行定时器和8个可配置告警，支持复杂逻辑条件。配备图形LCD显示和校准指示LED，便于现场检查。通信接口为RS485上的Modbus-RTU。固件可远程升级，并可通过PUK代码进行功能扩展。

安装与合规
导轨安装（DIN导轨），4模块宽。接线采用螺丝端子。电源：230–240 VAC。符合标准 EN 50470-1 与 EN 50470-3。

技术参数 / 规格

• 类型：谐波与电能质量分析仪
• 配置：单相/三相（最多3路单相线路）
• 精度等级：0.5S
• 电流互感器：外置ECT互感器（不含）；示例：100A 型号 PFAE000-09
• 测量量：THD、TDD、中性线电流、最大/最小电压、最大电流、最大功率、各相有功能量
• 谐波分析：对3相电压和3路线电流进行最高至31次的单次谐波实时分析
• 数据记录器：记录总能量与分相能量计数器及电压事件（断电、压降、过电压）
• 检测：相序检测与配置
• 定时与告警：4个运行定时器；8个可配置告警，支持复杂逻辑
• 显示与指示：图形LCD显示；校准LED
• 通信：RS485 上的 Modbus-RTU
• 固件：支持远程升级并可通过 PUK 代码扩展
• 安装：DIN导轨，4模块
• 端子：螺丝端子
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
