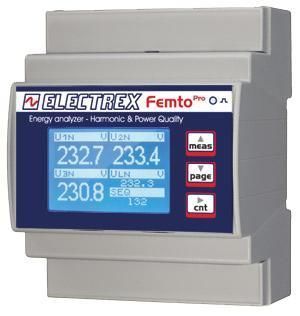

监控分析仪 PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4 5A CLAMP

用于电网工业功率

产品名称
PFA64-1H102-E00 FEMTO PRO D4 5A 夹式 RS485 230-240V

描述
用于单相和三相系统（最多3路单相线路）的紧凑型谐波与电能质量分析仪，精度等级0.5S。适用于电流互感器夹式接入（../5A或../1A；互感器不含）。测量电压和电流的THD与TDD、中性线电流、最大/最小电压（Vmax/Vmin）、最大电流(Imax)、最大功率(Pmax)及每相有功电能。对三相相电压和三路线电流可实时进行单谐波分析，最高至31次谐波。具备相序检测与配置、4个运行定时器及8个支持复杂逻辑的可配置报警。配备图形LCD显示和校准指示LED。通信采用RS485上的Modbus-RTU。固件可远程升级，并可通过PUK码扩展功能。导轨安装（4模块），螺丝端子接线。电源：230–240 VAC。符合EN 50470-1、EN 50470-3标准。

主要功能

• 最高至第31次谐波的谐波与电能质量分析（实时单谐波分析）
• 测量电压与电流的THD和TDD
• 中性线电流测量
• 最大/最小电压监控（Vmax/Vmin）
• 最大电流与最大功率监控（Imax、Pmax）
• 每相有功电能测量
• 相序检测与配置
• 4个运行定时器
• 8个可配置报警，支持复杂逻辑
• 图形LCD显示与校准LED
• 通过RS485的Modbus-RTU通信
• 固件可远程升级；可通过PUK码扩展
• 导轨安装（4模块），螺丝端子安装
• 电源：230–240 VAC

技术规格

• 产品系列：FEMTO PRO D4
• 产品型号：PFA64-1H102-E00
• 类型：谐波与电能质量分析仪（单相/三相，最多3路单相线路）
• 精度等级：0.5S
• 互感器连接：用于../5A的夹式版本（兼容../1A；互感器不含）
• 谐波分析：最高至31次（实时单谐波分析）
• 测量参数：THD、TDD、中性线电流、Vmax、Vmin、Imax、Pmax、各相有功电能
• 报警：8个可配置报警；支持复杂逻辑
• 定时器：4
• 显示：图形LCD；校准LED
• 通信：RS485上的Modbus-RTU
• 固件：可远程升级；可通过PUK码扩展
• 安装：导轨安装，4模块；螺丝端子安装
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3

应用

• 工业能耗监测与电能质量管理
• 能耗审计与商业场所分表计量
• 可再生能源装置与逆变器监控
• 公用事业、配电柜与控制室
• 谐波诊断与合规前检测

下载与文档
产品数据表、接线图与安装手册可在制造商/分销商网站以PDF格式下载。
