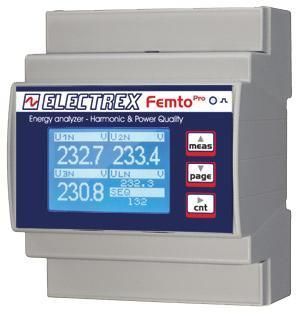

监控分析仪 PFA64-1B102-EM0 FEMTO PRO D4 5A CLAMP

用于电网功率电压

概述
用于单相/三相（最多3路单相线路）的谐波与电能质量分析仪。精度等级0.5S。电流输入通过互感器 CT ../5A 或 ../1A（互感器不包含）。

测量

• 电压和电流的THD与TDD测量
• 中性线电流测量
• 最大与最小电压监测
• 最大电流与最大功率监测
• 按相测量有功电能
• 对三相电压和三路线电流进行最高至31次的单谐波实时分析

数据记录与事件
集成数据记录器用于记录总能量与分相能量计数器，并记录电压事件（中断、跌落、浪涌），用于电能质量分析。

功能与报警

• 相序检测与配置
• 四个可配置的运行定时器
• 八个可配置报警，支持复杂逻辑条件

用户界面与通信
图形化LCD显示屏与校准指示LED。通过RS485的Modbus-RTU通信。固件可远程升级；可通过PUK代码扩展未来功能。

安装与电源
导轨安装（4模块）。螺丝端子接线。电源：230–240 VAC。

合规性
符合标准 EN 50470-1 和 EN 50470-3。

产品代码
产品代码：PFA64-1B102-EM0

技术规格

• 产品类型：谐波与电能质量能量分析仪
• 适用系统：单相和三相（最多3路单相线路）
• 精度等级：0.5S
• 电流输入：通过CT ../5A 或 ../1A（互感器不包含）
• 谐波分析：单谐波至31次（实时）
• 测量参数：THD、TDD、中性线电流、Vmax、Vmin、Imax、Pmax、每相有功电能
• 数据记录器：总能量与分相能量计数；电压事件记录（中断、跌落、浪涌）
• 定时器：4个运行定时器
• 报警：8个可配置报警，支持复杂逻辑
• 显示：图形化LCD + 校准LED
• 通信：Modbus-RTU（RS485）
• 固件：可远程升级；可通过PUK代码扩展
• 安装方式：导轨安装，4模块
• 接线：螺丝端子
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
