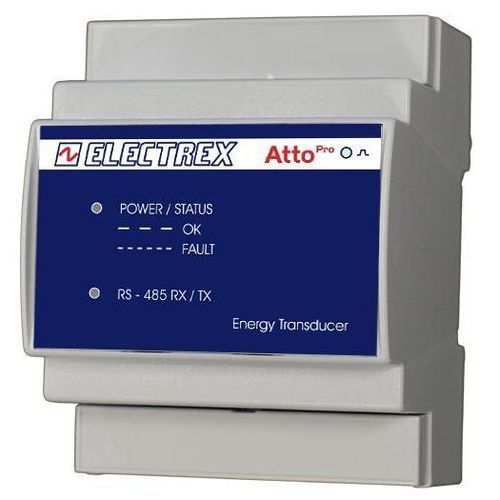

电网分析仪 PFA74-10102-E00 ATTO PRO D4 5A CLAMP

功率电压能量

概述
单相/三相能耗分析仪（最多支持3路单相回路），精度等级0.5S。通过电流互感器 ../5A 或 ../1A 连接（互感器不含）。导轨安装，4模块宽。通过螺丝端子接线。

测量和功能

• 测量电压和电流的THD与TDD
• 测量中性线电流
• 测量最大和最小电压
• 测量最大电流和功率
• 测量各相有功电能
• 具备相序检测与配置功能

警报、定时器和指示

• 四个运行定时器
• 八个可配置警报，支持复杂逻辑条件
• 能量校准指示灯
• 状态指示灯
• RS485通信指示灯

通信与固件
通过Modbus-RTU在RS485上通信。固件可远程升级，并可通过PUK代码在安装后进行未来扩展。

机械与安装
导轨安装，4模块。电源和控制接线采用螺丝端子。

电源与标准
电源：230–240 VAC。符合标准 EN 50470-1 和 EN 50470-3。

特性/技术规格

• 型号类型：单相/三相能耗分析仪（最多3路单相回路）
• 精度等级：0.5S
• 互感器连接：../5A 或 ../1A（互感器不含）
• 测量：THD、TDD（电压与电流）、中性线电流、电压最大/最小、电流最大、功率最大、相有功电能
• 相序检测与配置
• 定时器：4个运行定时器
• 警报：8个可配置警报，支持复杂逻辑
• 指示灯：能量校准指示灯、状态指示灯、RS485通信指示灯
• 通信协议：Modbus-RTU over RS485
• 固件：可远程升级；可通过PUK代码扩展
• 安装：导轨安装，4模块
• 端子：螺丝端子
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
• 产品代码：PFA74-10102-E00
