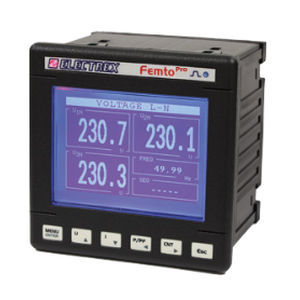

网络分析仪 PFA69-FB102-EM0 FEMTO PRO 96 F H PQ LOG

工业电能质量功率

概述
FEMTO PRO 96 F RS485 H PQ LOG ENERGY 230-240V。编号 PFA69-FB102-EM0。

功能概述
集成数据记录器和 Modbus-RTU（RS485）通信的单相/三相能量与电能质量分析仪（最多支持3路单相回路）。与柔性开口式互感器（FCTS系列）配合使用时总体精度为1级。

测量与分析

• 总体精度：1级（与 Femto Pro F + 柔性互感器配合）。
• 电压和电流的 THD（总谐波畸变）与 TDD 测量。
• 中性线电流测量。
• 最大/最小电压检测。
• 峰值电流与峰值功率检测。
• 按相的有功电能测量。
• 对三相相电压和三路线电流实时进行最高至31次谐波逐次分析。

数据记录与电能质量事件

• 内置数据记录器，用于保存总能量与分相能量计数。
• 记录电压事件：断电、跌落（sag）与过升（swell）。

告警与逻辑

• 四个可配置的运行时间。
• 八个可配置告警，支持复杂逻辑。

安装与外设

• 与柔性开口式互感器 FCTS 系列配合使用（互感器不含）。
• 量程可配置至最高 4000 A。
• 相序（相位旋转）检测与配置。

接口、显示与维护

• 图形 LCD 显示。
• 校准指示灯（LED）。
• 通信：Modbus-RTU via RS485。
• 固件支持远程升级。
• 可通过 PUK 代码进行未来功能扩展。

供电、尺寸与合规

• 供电：230-240 Vac。
• 符合标准：EN 50470-1 与 EN 50470-3。

技术参数

• 型号：FEMTO PRO 96 F（编号 PFA69-FB102-EM0）。
• 用途：用于单相/三相（最多3路单相回路）配置的能量测量、谐波及电能质量分析。
• 精度：1级（配合柔性互感器）。
• 支持互感器：FCTS 系列柔性开口式互感器（互感器不含），量程最高至 4000 A。
• 测量参数：THD、TDD、线电流与中性线电流、相电压、各相有功电能、最大/最小电压、电流与功率值。
• 谐波分析：实时逐次分析至 31 次谐波。
• 数据记录器：存储总能量与分相能量计数并记录电压事件（断电、sag、swell）。
• 告警：8 个可配置告警，4 个运行时间。
• 显示：图形 LCD；校准 LED。
• 通信：Modbus-RTU RS485。
• 固件：支持远程升级；通过 PUK 代码扩展功能。
• 面板尺寸：96 × 96 mm。
• 供电电压：230-240 Vac。
• 标准：EN 50470-1、EN 50470-3。
