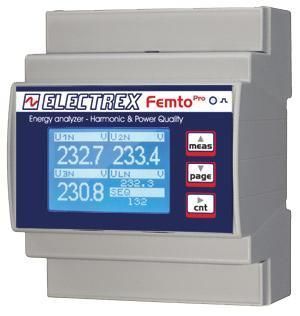

监控分析仪 PFA64-1B1Z2-EMF FEMTO PRO D4 5A CLAMP

用于电网交流电网网络

产品概述
谐波与电能质量分析仪，适用于单相和三相系统（最多支持3条单相线路），精度等级0.5S。通过外接电流互感器连接（../5A或../1A，互感器不含）。测量电压与电流的THD和TDD、中性线电流、最大/最小电压、最大电流和功率，以及各相有功能量。对三相相电压和三路线电流进行实时单次谐波分析，可达31次谐波。

主要特性

• 内置数据记录器，可记录四个谐波分量。
• 总能量及分相能量计数。
• 记录电压、电流、功率和频率的平均值、最小值和最大值。
• 记录并存储电压事件（断电、跌落和升高），用于电能质量分析。
• 相序检测及相位方向可配置。
• 四个运行定时器和八个可配置报警，支持复杂逻辑条件。
• 图形LCD显示及校准指示灯。
• 通过Modbus-RTU（RS485）通信。
• SIO总线端口，可集成Milli Pro I/O与Milli Pro Sensor扩展模块（用于附加IO和环境传感器）。
• 固件支持远程升级，并可通过PUK代码进行功能扩展。
• DIN导轨安装，4模块；通过螺丝端子连接。
• 电源：230–240 VAC。
• 符合标准：EN 50470-1 和 EN 50470-3。

商用名称
FEMTO PRO D4

产品代码
PFA64-1B1Z2-EMF

技术规格

• 类型：谐波与电能质量分析仪（单/三相，最多3条单相线路）。
• 精度等级：0.5S。
• 电流互感器：兼容 ../5A 或 ../1A（互感器不含）。
• 谐波分析：对三相相电压和三路线电流进行实时单次谐波分析，最高至第31次谐波。
• 测量项：电压与电流的THD和TDD；中性线电流；最大/最小电压；最大电流与功率；分相有功能量。
• 数据记录：记录4个谐波分量、总能量与分相能量计数、电压/电流/功率/频率的平均/最小/最大值。
• 事件记录：记录电压事件，包括断电、跌落（sags）和升高（swells）。
• 报警与定时器：4个运行定时器；8个可配置报警，支持复杂逻辑。
• 显示与指示：图形LCD显示；校准LED。
• 通信接口：Modbus-RTU（RS485）；SIO总线用于扩展模块。
• 固件：支持远程升级并可通过PUK代码扩展功能。
• 安装：DIN导轨，4模块；螺丝端子连接。
• 电源：230–240 VAC。
• 标准：EN 50470-1，EN 50470-3。
