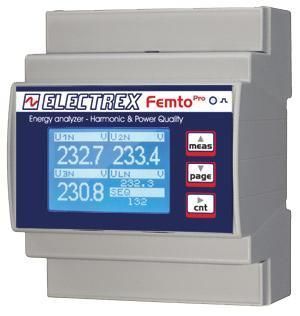

电网分析仪 PRA64-EB102-EM0 FEMTO PRO D4 ECT PLUG

交流电网功率电压

产品概述
适用于单相和三相系统（最多支持3条单相线路）的谐波与电能质量分析仪。产品型号 PRA64-EB102-EM0，商用名称 FEMTO PRO D4 ECT PLUG RS485 H PQ LOG ENERGY。精度等级0.5S（精度包含外接ECT电流互感器，互感器不含于包装；例如 100A 型号 PFAE000-09）。可测量电压与电流的THD和TDD、中性线电流、最大/最小电压、最大电流与功率以及每相有功能量。对三相相电压和三路线电流进行最高到第31次谐波的逐次分析，实时运行。内置数据记录器，可记录总/分相能量计数器及电压事件（中断、电压下陷和过电压）。具相序检测与配置功能。提供4个运行定时器及8个可配置报警（支持复杂逻辑）。配备图形LCD显示和校准指示灯。通信：Modbus-RTU（RS485）。固件支持远程升级，且可通过PUK代码扩展功能。DIN导轨安装，占用4模块。通过RJ45连接器和可拆卸端子排安装接线。电源 230–240 VAC。符合 EN 50470-1 与 EN 50470-3 标准。

主要功能

• 谐波与电能质量分析仪，适用于单/三相（最多3条单相线路）
• 精度等级0.5S（使用外接ECT）
• 逐次谐波分析可达第31次（实时），涵盖3相相电压和3路线电流
• 测量：THD、TDD（电压与电流）、中性线电流、最大/最小电压、最大电流与功率、每相有功能量
• 内置数据记录器用于能量计数与电压事件记录（中断、下陷、过电压）
• 4个定时器与8个可配置报警，支持复杂逻辑
• 图形LCD显示与校准LED
• Modbus-RTU（RS485）通信；固件可远程升级；通过PUK代码扩展功能

安装与硬件
DIN导轨安装，占用4模块。通过RJ45连接器和可拆卸端子排接线。需外接ECT电流互感器（不含）；例如：100A 型号 PFAE000-09。电源 230–240 VAC。

技术规格

• 类型：谐波与电能质量分析仪
• 支持相数：单相与三相（最多3条单相线路）
• 精度等级：0.5S
• 电流互感器：外接ECT（不含）；例如 100A PFAE000-09
• 谐波分析：对3相相电压和3路线电流逐次分析至第31次（实时）
• 测量：THD、TDD（电压与电流）、中性线电流、最大/最小电压、最大电流与功率、每相有功能量
• 数据记录器：内置；记录总/分相能量计数器及电压事件（中断、下陷、过电压）
• 定时器与报警：4个定时器；8个可配置报警，支持复杂逻辑
• 显示与指示：图形LCD；校准LED
• 通信：Modbus-RTU（RS485）
• 固件：可远程升级；可通过PUK代码扩展
• 安装：DIN导轨，4模块
• 连接：RJ45连接器和可拆卸端子排
• 电源：230–240 VAC
• 标准：EN 50470-1，EN 50470-3
