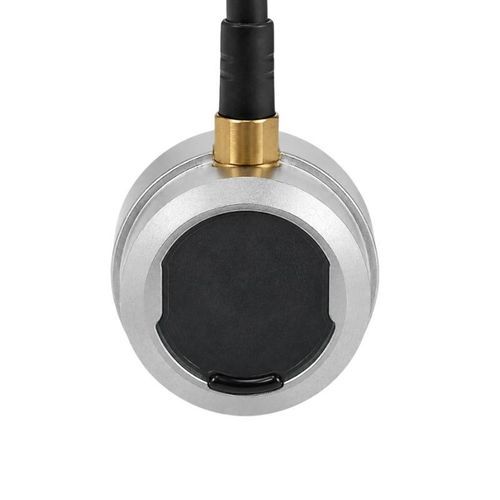

超声波液位变送器 BBDM-1MR2M

用于油液体用于腐蚀性液体

穿墙液位检测
BBDM-1MR2M 是一种外置超声换能器，可在不将传感元件放入罐体内部的情况下检测液位。其中心频率为1 MHz，参考量程为0.03至2 m，可用于燃油和油槽、密封容器、车辆与机械油箱，以及穿墙检测腐蚀性液体。外置安装可以使换能器与液体隔离，但超声路径必须穿过罐壁。因此，墙体材料、厚度、表面状态和声耦合是选择时的关键参数。

技术规格
参数 — 规格
型号 — BBDM-1MR2M
中心频率 — 1 MHz +/-5%
推荐量程 — 0.03-2 m
最小阻抗 — 60 Ω +/-20%
电容 — 1,500 pF +/-20%（1 kHz）
工作电压 — 峰值电压低于 300 Vpp
工作温度 — -40 至 +80 °C
耐压等级 — 最高 10 kgf 或 1 MPa
波束特性 — -3 dB 半功率角：3.3° +/-10%
外壳材料 — 2A12 铝合金
防护等级 — IP68
重量 — 240 g +/-5%
电缆长度 — 5 m + 1 m

耦合与容器适配性
3.3° 的半功率角定义了狭窄的声场，但可靠的穿墙传输还取决于耦合层和容器结构。涂层、曲率、焊缝、沉积物或接触面处的空气间隙都可能衰减信号。

规格 / 技术参数

• 型号：BBDM-1MR2M
• 中心频率：1 MHz +/-5%
• 推荐量程：0.03-2 m
• 最小阻抗：60 Ω +/-20%
• 电容：1,500 pF +/-20%（1 kHz）
• 工作电压：峰值电压低于 300 Vpp
• 工作温度：-40 至 +80 °C
• 耐压等级：最高 10 kgf 或 1 MPa
• 波束特性：-3 dB 半功率角：3.3° +/-10%
• 外壳材料：2A12 铝合金
• 防护等级：IP68
• 重量：240 g +/-5%
• 电缆长度：5 m + 1 m
