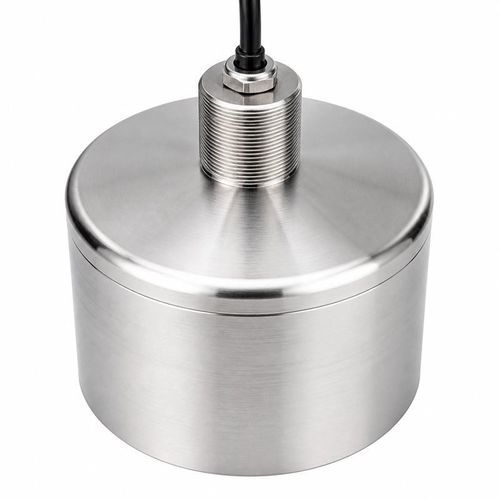

超声波流量换能器 BBFM-Q28K

超声波接触式体积用于液体

28 kHz 浸湿式液体流通超声换能器
BBFM-Q28K 是一款浸湿式超声流量测量换能器，适用于工业液体流量计、管道流速测量和水处理流量监测。可用于在线安装并可集成到嵌入式流量测量模块中。

标准配置规格
参数 — 规格
型号 — BBFM-Q28K
中心频率 — 28 kHz ±20%
最小阻抗 — 55 Ω ±20%
电容 — 65,000 pF ±20%（1 kHz）
工作电压 — 峰值电压 <3,000 Vpp
工作温度 — -40 至 +80°C
耐压等级 — ≤10 kgf 或 1 MPa
半功率波束角 — -3 dB 时 20° ±10%
外壳材料 — 304 不锈钢 + PI
防护等级 — IP68
重量 — 7,500 g ±5%（含 20 m ±0.3 m 电缆）

可选声学配置
中心频率 — -3 dB 半功率波束角
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53.7° ±10%

电气匹配与安装
对于标准配置，请将电子设备匹配至最小阻抗 55 Ω ±20% 和电容 65,000 pF ±20%（1 kHz）。峰值电压应低于 3,000 Vpp。工作条件规定为 -40 至 +80°C，耐压至多 10 kgf（1 MPa），防护等级 IP68。所示 7,500 g ±5% 重量适用于配备 20 m ±0.3 m 电缆的配置。

技术参数 / 规格

• 型号：BBFM-Q28K
• 中心频率（标准）：28 kHz ±20%
• 备选中心频率：28 kHz ±5%
• 半功率波束角（标准）：-3 dB 时 20° ±10%
• 半功率波束角（备选）：-3 dB 时 53.7° ±10%
• 最小阻抗：55 Ω ±20%
• 电容：65,000 pF ±20%（1 kHz）
• 工作电压：峰值电压 < 3,000 Vpp
• 工作温度范围：-40 至 +80°C
• 耐压等级：≤10 kgf 或 1 MPa
• 外壳材料：304 不锈钢 + PI
• 防护等级：IP68
• 重量：7,500 g ±5%（含 20 m ±0.3 m 电缆）
• 典型应用：工业液体流量计、管道流速测量、水处理流量监测、嵌入式流量测量模块
