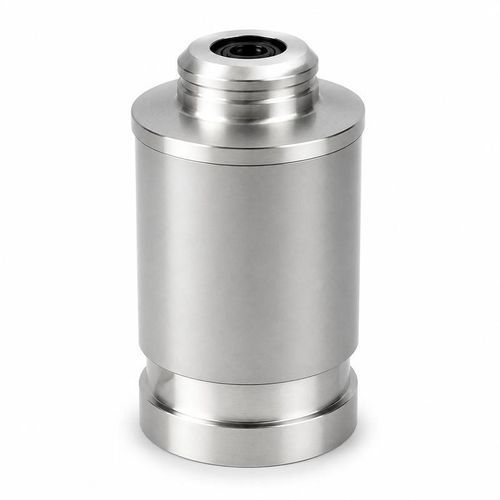

超声波流量换能器 BBFM-Q43K

时差法超声波气体固定式

概述
BBFM-Q43K 是一款用于烟气测量的超声波流量换能器，中心频率为43 kHz。它适用于需要高温运行和增强环境防护的管道和烟囱安装场景，例如锅炉排放监测和工业排放管道。

测量
采用43 kHz的换能器进行时差（Transit‑time）超声波测量，针对高温烟气工况优化。适合在需要无接触声学测量的高温气体流中进行流量检测。

技术规格（表）
参数 — 规格
型号 — BBFM-Q43K
中心频率 — 43 kHz ±5%
最小阻抗 — 300 Ω ±20%
电容 — 3,000 pF ±20%（1 kHz）
工作电压 — 峰值电压 <1,500 Vpp
工作温度 — -40 至 +150°C
耐压等级 — ≤3 kgf 或 0.3 MPa
外壳材料 — 不锈钢和 LY12
防护等级 — IP68

应用

• 烟气流量测量
• 锅炉排放监测
• 工业排放管道
• 高温气体时差测量

选型与集成
选型时应考虑气体成分与温度、所需声学路径、管道几何形状及可用安装空间。还应考虑运行压力、管道环境的防护需求，以及与驱动/接收电子设备和信号调理的兼容性。

技术规格

• Model: BBFM-Q43K
• Center frequency: 43 kHz ±5%
• Minimum impedance: 300 Ω ±20%
• Capacitance: 3,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <1,500 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Stainless steel and LY12
• Protection rating: IP68
