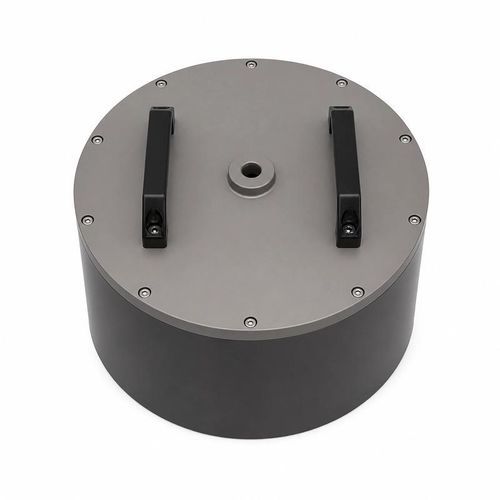

超声波流量换能器 BBFM-Q15K

体积用于液体用于加工过程监督

概述
BBFM-Q15K 是一款工作于公称15 kHz 的浸湿式超声流量测量换能器。已记录的工业应用包括液体流量计、管道速度测量、污水/水处理流量监测和嵌入式流量测量模块。标准参考范围为1500 m。主要环境指标：-40 至 +80°C，压力可达10 kgf（1 MPa），防护等级 IP68。

标准配置规格

• Model: BBFM-Q15K
• 中心频率：15 kHz ±5%
• 推荐/参考范围：1500 m
• 最小阻抗：42 Ω ±20%
• 电容：175 nF ±20%（1 kHz）
• 工作电压：峰值电压 <2000 Vpp
• 工作温度：-40 至 +80°C
• 压力等级：≤10 kgf 或 1 MPa
• 波束宽度：22.8° ±10% 半功率角（-3 dB，标准）
• 外壳材料：铝
• 安装：参见尺寸图
• 防护等级：IP68
• 重量：27.15 kg ±5%（含20 cm 电缆）

记录的声场配置

• 15 kHz ±5% — 水平全向声场 — 压力等级 ≤3 kgf 或 0.3 MPa
• 15 kHz ±5% — 129° ±10% 半功率角（-3 dB） — 压力等级 ≤10 kgf 或 1 MPa
• 15 kHz ±5% — 22.8° ±10% 半功率角（-3 dB，标准） — 压力等级 ≤10 kgf 或 1 MPa

系统集成注意事项
应根据液体通道和安装条件选择声场版本及其压力等级。确定所需范围、目标几何形状、安装空间和接口尺寸后，再与尺寸图核对最终安装方案。驱动与接收电子设备必须满足最小42 Ω ±20% 阻抗、175 nF ±20%（1 kHz）电容和峰值电压小于2000 Vpp 的要求。所列27.15 kg ±5% 重量适用于带20 cm 电缆的配置。

特性 / 技术规格

• Model: BBFM-Q15K
• 中心频率：15 kHz ±5%
• 推荐/参考范围：1500 m
• 最小阻抗：42 Ω ±20%
• 电容：175 nF ±20%（1 kHz）
• 工作电压：峰值电压 <2000 Vpp
• 工作温度：-40 至 +80°C
• 压力等级：≤10 kgf 或 1 MPa（随声场版本变化）
• 波束宽度/角度：22.8° ±10% 半功率角（-3 dB，标准）；可选129° ±10%；可选水平全向
• 外壳材料：铝
• 安装：参见尺寸图
• 防护等级：IP68
• 重量：27.15 kg ±5%（含20 cm 电缆）
