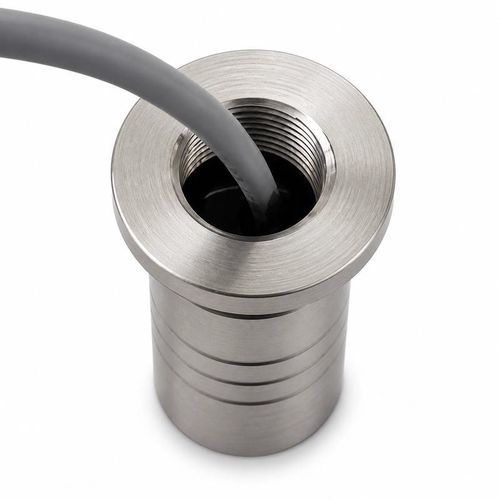

时差法超声波流量换能器 BBFM-Q150K

质量OEM气体

产品概述
BBFM-Q150K 为超声波燃气流量测量换能器，适用于工业燃气流量计、燃气表及传输时间（Transit-time）气体测量模块的集成。中心频率为150 kHz ±5%，耐压可达3 MPa（≤30 kgf），工作温度范围为-40至+80°C。外壳采用304不锈钢与钛合金，防护等级为IP68，适合严苛环境应用。

技术规格（表）
参数 | 规格
型号 | BBFM-Q150K
中心频率 | 150 kHz ±5%
最小阻抗 | 500 Ω ±20%
电容 | 900 pF ±20%（1 kHz）
工作电压 | 峰值电压 <800 Vpp
工作温度 | -40 至 +80°C
耐压 | ≤30 kgf 或 3 MPa
半功率波束角 | 12° ±10%（-3 dB）
外壳材料 | 304不锈钢与钛合金
防护等级 | IP68

适用的燃气流量测量场景

• 工业燃气流量计
• 燃气表
• 燃气速度测量
• 传输时间气体测量模块

声学与电气特性
半功率波束角为12° ±10%（-3 dB）。驱动与接收电子电路应匹配规定的最小阻抗（500 Ω ±20%）和电容（1 kHz时900 pF ±20%）。施加的峰值电压须低于800 Vpp以防损坏。用于传输时间测量时，需保证准确的时序与信号处理以获得最佳精度。

技术特性

• 型号：BBFM-Q150K
• 中心频率：150 kHz ±5%
• 最小阻抗：500 Ω ±20%
• 电容：900 pF ±20%（1 kHz）
• 工作电压：峰值电压 <800 Vpp
• 工作温度：-40 至 +80°C
• 耐压：≤30 kgf 或 3 MPa
• 半功率波束角：12° ±10%（-3 dB）
• 外壳材料：304不锈钢与钛合金
• 防护等级：IP68
