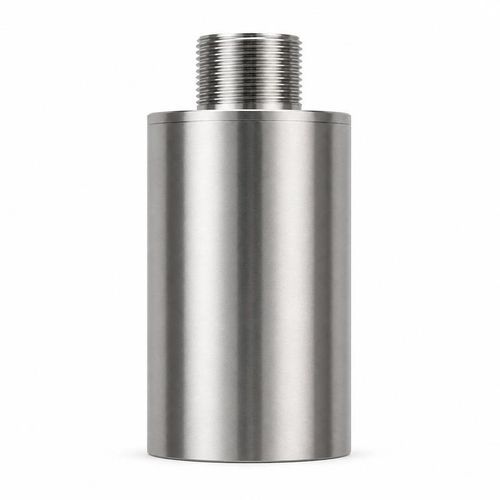

超声波流量换能器 BBFM-Q34K

时差法超声波体积气体

概述
BBFM-Q34K 是一款 34 kHz 的超声波流量换能器，专为烟气流量测量、锅炉排气监测和工业排放管道设计。亦适用于高温气体的飞行时间测量。工作温度范围：-20 至 +150°C。额定耐压可达 3 kgf（0.3 MPa），防护等级为 IP68。外壳为不锈钢，适合排气环境的耐腐蚀要求。

技术规格
型号：BBFM-Q34K
中心频率：34 kHz ±5%
最小阻抗：900 Ω ±20%
电容：5,000 pF ±20%（1 kHz 时）
工作电压：峰值电压 <1,500 Vpp
工作温度：-20 至 +150°C
耐压等级：≤3 kgf（0.3 MPa）
半功率波束角：11.5° ±10%（-3 dB 时）
外壳材质：不锈钢
防护等级：IP68

指定测量任务

• 烟气流量测量
• 锅炉排气监测
• 工业排放管道
• 高温气体飞行时间测量

技术规格（列表）

• 型号：BBFM-Q34K
• 中心频率：34 kHz ±5%
• 最小阻抗：900 Ω ±20%
• 电容：5,000 pF ±20%（1 kHz 时）
• 工作电压：峰值电压 <1,500 Vpp
• 工作温度：-20 至 +150°C
• 耐压等级：≤3 kgf 或 0.3 MPa
• 半功率波束角：11.5° ±10%（-3 dB 时）
• 外壳材质：不锈钢
• 防护等级：IP68
