线性压电执行器 BBPXMS-PH

超声波101 V-300 V多层

产品概述

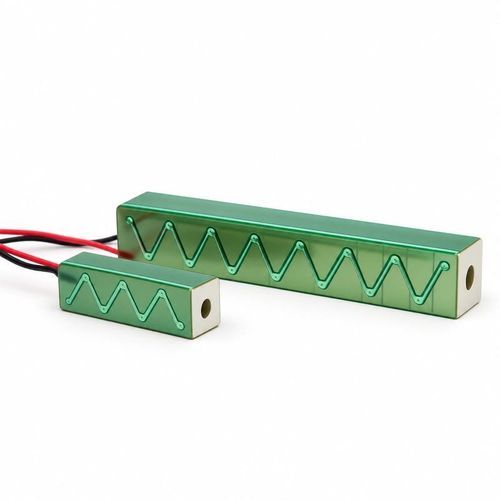

BBPXMS-PH 为方形多层压电堆栈执行器，带中心通孔。多层陶瓷片轴向堆叠并用环氧粘接，以产生受控的轴向微位移，适用于工业中的精密定位和动态驱动场合。

结构与选项

• 侧面绝缘为陶瓷并用 Kapton® 胶带包裹；标准引线长约 75 mm。
• 陶瓷端盖可选平面或半球形，以适配接触几何。
• 可根据应用定制尺寸、驱动电压和表面涂层。

可用规格
150 V | 5.0 × 5.0 × 9.0 mm；Ø2 mm 孔 | 0.56 µF | 140 kHz | 7.0 µm | 114 N
150 V | 5.0 × 5.0 × 25.0 mm；Ø2 mm 孔 | 1.3 µF | 52 kHz | 20.0 µm | 40.0 N
150 V | 5.0 × 5.0 × 50.0 mm；Ø2 mm 孔 | 2.7 µF | 26 kHz | 40.0 µm | 20.0 N
150 V | 7.0 × 7.0 × 45.0 mm；Ø3 mm 孔 | 5.5 µF | 30 kHz | 40.0 µm | 40.0 N

使用与选型

• 每一行表示一种配置；请同时选择驱动电压、位移、频率与力。
• 实际位移受驱动电压、预载和安装方式影响。装配时避免冲击、弯曲和集中应力。
• 用于真空或特殊环境时，请确认引线、粘接和封装的适用性。
• 载荷应沿轴线施加，避免偏心载荷和剪切力；根据接触布置选择端盖形状。

技术规格

• 型号：BBPXMS-PH
• 产品类型：带中心通孔的方形多层压电堆栈执行器
• 堆栈结构：多层陶瓷片轴向堆叠并以环氧粘接
• 侧面绝缘：陶瓷侧面绝缘并用 Kapton® 胶带包裹
• 标准引线长度：约 75 mm
• 端盖：平面或半球形可选
• 可定制项：尺寸、驱动电压、表面涂层可配置
• 电容公差：±15%
• 额定位移公差：±15%
• 配置 A：150 V — 5.0 × 5.0 × 9.0 mm；Ø2 mm 孔；0.56 µF；140 kHz；7.0 µm；114 N
• 配置 B：150 V — 5.0 × 5.0 × 25.0 mm；Ø2 mm 孔；1.3 µF；52 kHz；20.0 µm；40.0 N
• 配置 C：150 V — 5.0 × 5.0 × 50.0 mm；Ø2 mm 孔；2.7 µF；26 kHz；40.0 µm；20.0 N
• 配置 D：150 V — 7.0 × 7.0 × 45.0 mm；Ø3 mm 孔；5.5 µF；30 kHz；40.0 µm；40.0 N
• 选型建议：选型时请注明尺寸、驱动电压、目标位移、载荷、工作频率、安装方式和使用环境。
