线性压电执行器 BBPXST-PH

101 V-300 V多层

产品概述

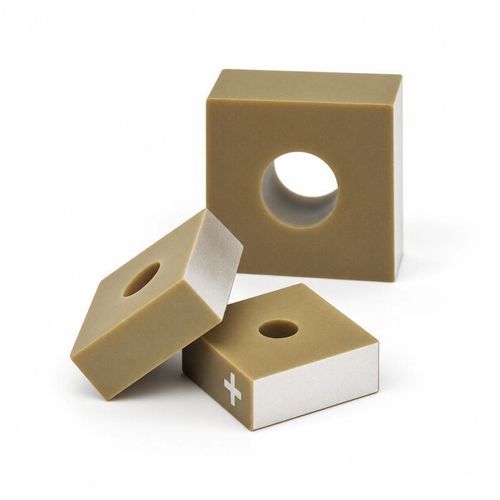

BBPXST-PH是一款多层压电执行器，采用交替排列的陶瓷层和内部电极，在施加驱动电压时产生轴向微位移。方形机身带中心通孔，便于机械集成。

结构与选项

• 侧面端接电极连接内部电极；其余面为陶瓷绝缘。
• 侧面十字标记用于识别正极。
• 尺寸和驱动电压可根据应用需求定制。

可用规格
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm 孔 | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm 孔 | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm 孔 | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm 孔 | 440 nF | 430 kHz | 3.0 µm | 1600 N

使用与选型

• 每行对应一种配置。请选择驱动电压、额定位移、工作频率和所需推力的组合。
• 实际位移受驱动电压、负载和安装条件影响。组装时避免冲击、弯曲和应力集中。
• 用于真空或特殊环境时，请确认引线、粘接和封装材料的适用性。

特性 / 技术规格

• Model: BBPXST-PH
• 结构: 多层陶瓷，交替层与内部电极；侧面端接电极；其余面陶瓷绝缘
• 极性: 侧面十字标记识别正极
• 可定制: 寸法和驱动电压可定制
• 配置 (驱动电压 / 寸法; 孔径 / 电容 / 频率 / 额定位移 / 最大输出力):
• 150 V / 5.0 × 5.0 × 2.0 mm; Ø2 mm / 160 nF / 610 kHz / 1.8 µm / 800 N
• 150 V / 5.0 × 5.0 × 3.0 mm; Ø2 mm / 180 nF / 580 kHz / 3.0 µm / 800 N
• 150 V / 7.0 × 7.0 × 2.0 mm; Ø2 mm / 320 nF / 530 kHz / 2.0 µm / 1600 N
• 150 V / 7.0 × 7.0 × 3.0 mm; Ø3 mm / 440 nF / 430 kHz / 3.0 µm / 1600 N
