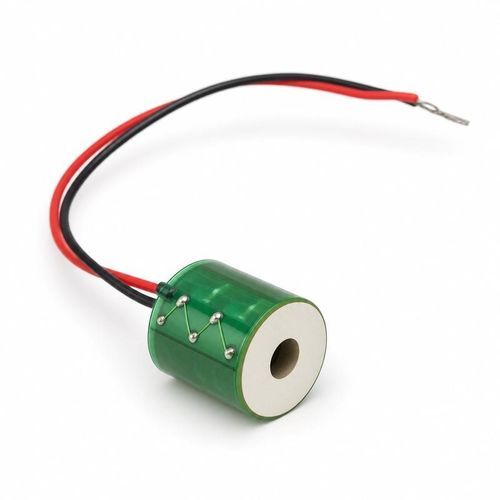

线性压电执行器 BBPXMS-RG101 V-300 V多层陶瓷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 移动
- 线性
- 电压
- 101 V-300 V
- 其他特性
- 多层, 陶瓷
- 运行行程
0.015 mm
(0.001 in)- 力度
4.52 kN
产品介绍
产品概述
BBPXMS-RG采用轴向堆叠的多层陶瓷片，并以环氧胶粘接，产生轴向微位移。
结构与可选项
可用规格
使用与选型
技术参数 / 规格
BBPXMS-RG采用轴向堆叠的多层陶瓷片，并以环氧胶粘接，产生轴向微位移。
结构与可选项
- 侧面陶瓷绝缘并以Kapton®胶带包裹；标准引线长度约为75 mm。
- 陶瓷端盖可选平面或半球形。
- 尺寸、驱动电压和表面涂层可定制。
可用规格
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — 额定位移 9.5 µm — 最大输出力 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — 额定位移 9.0 µm — 最大输出力 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — 额定位移 15 µm — 最大输出力 4520 N
使用与选型
- 每行表示一种配置。请同时选择电压、位移、频率和力。
- 实际位移受驱动电压、负载和安装方式影响。组装时避免冲击、弯曲和集中应力。
- 在真空或特殊环境下使用时，请确认引线、粘接和封装的适用性。
- 载荷应沿轴向施加，避免偏心载荷和剪切力。根据接触布置匹配端盖。
技术参数 / 规格
- Model: BBPXMS-RG
- 结构: 多层陶瓷片轴向堆叠，采用环氧粘接
- 绝缘/包裹: 侧面陶瓷绝缘；Kapton®胶带包裹
- 标准引线长度: 约75 mm
- 端盖选项: 平面或半球形陶瓷端盖
- 可定制项: 尺寸、驱动电压和表面涂层可定制
- 可用配置:
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — 额定位移 9.5 µm — 最大输出力 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — 额定位移 9.0 µm — 最大输出力 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — 额定位移 15 µm — 最大输出力 4520 N
- 选型说明: 下单时请说明尺寸、驱动电压、目标位移、负载、工作频率、安装方式及使用环境
