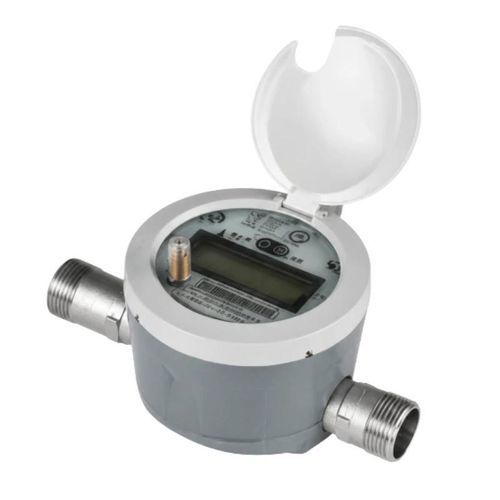

数字水表 BBUWM-D

超声波住宅智能

产品概述
BBUWM-D为DN15口径的行程时间（transit-time）超声波饮用水表，适用于饮用水管网的用水量测量、本地显示及远程管理。支持NB-IoT/CAT.1通信、正反向双向计量、低功耗运行及IP68防护等级。

主要特性

• DN15饮用水计量
• 行程时间超声波测量
• NB-IoT/CAT.1远程通信
• 正向和反向流量测量
• 精度等级1
• IP68防护
• 可水平或垂直安装
• 可选：漏水、管道破裂、结垢报警

技术规格

• 型号 — BBUWM-D
• 公称通径 — DN15
• 测量方法 — 行程时间超声波
• 通信 — NB-IoT/CAT.1
• 双向计量 — 支持（正向/反向）
• 精度等级 — Class 1
• 防护等级 — IP68
• 累计体积分辨率 — 0.001 m³
• 瞬时流量分辨率 — 0.001 m³/h
• 静态工作电流 — ≤20 µA
• 电池寿命 — >6 年
• 显示 — 8位LCD
• 温度等级 — T30
• 压力等级 — MAP16
• 压损等级 — Δp40
• 电磁环境 — E2
• 环境严酷等级 — Class B, Class C
• 安装方式 — 水平或垂直
• 流型灵敏度 — U5/D3 或 U0/D0
• 反向流量 — 支持

流量配置

• DN15 — 恒定流量 Q3: 2.5 m³/h；过载流量 Q4: 1.25 × Q3；过渡流量 Q2: 1.6 × Q1；最小流量 Q1: Q3/R；可选R值: 125、160、200、250、315、400、500

最大允许误差

• 从 Q1 到低于 Q2：±5%
• 从 Q2 到 Q4：±2%

尺寸与连接

• 长度 (L) — 165 mm
• 宽度 (W) — 98 mm
• 高度 (H) — 84 mm
• 重量 — 1 kg
• 表体螺纹 — G3/4B（长度 12 mm）
• 接头 — 长度 43 mm；螺纹 R1/2（长度 15 mm）

适用标准

• GB/T 778-2018
• JG/T 162-2009
• EN 13757 Wireless M-Bus

特性 / 技术参数

• 型号：BBUWM-D
• 公称通径：DN15
• 测量：行程时间超声波
• 通信：NB-IoT/CAT.1
• 双向：支持
• 精度等级：1级
• 防护等级：IP68
• 电池寿命：>6 年
• 显示：8位LCD
• 尺寸 (L×W×H)：165 mm × 98 mm × 84 mm
• 重量：1 kg
