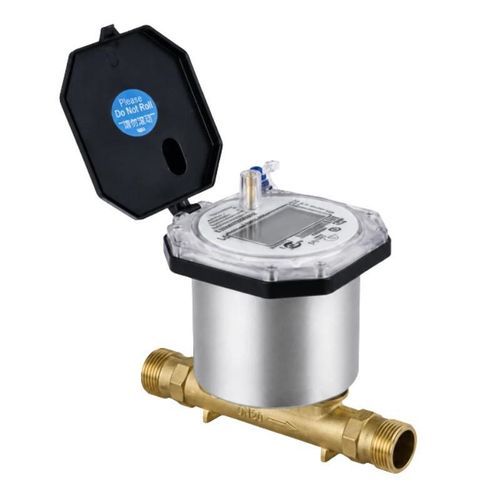

数字水表 BBUWM-R

超声波住宅智能

产品概述 BBUWM-R 是一款适用于住宅、商业及公用事业领域的水表。它利用上游和下游超声波信号之间的传播时间差，对用水量数据进行测量、显示、存储和远程传输。 该水表无机械计量元件，支持 NB-IoT/CAT.1、RS485 和 M-BUS 通信协议。 主要特点

• 五种规格，从 DN15 到 DN40
• 双向超声波测量
• 可选测量范围 R125 至 R500
• 可水平或垂直安装
• IP68 防护等级
• 8位液晶显示屏
• 本地记录存储长达750天
• 可选漏水、管道破裂、结垢及异常用水报警

技术规格 参数 — 规格 公称口径 — DN15、DN20、DN25、DN32、DN40 累计体积分辨率 — 0.000001 m³ 瞬时流量分辨率 — 0.000001 m³/h 静态工作电流 — ≤30 µA 电池寿命 — >6年 显示屏 — 8位液晶显示屏 温度等级 — T30；流量配置中列出的T30/T50 压力等级 — MAP16 压降等级 — Δp25、Δp40 防护等级 — IP68 精度等级 — 2级 电磁环境 — E2 环境严酷度等级 — 0级 安装方式 — 水平或垂直 流量分布灵敏度 — U5/D3 或 U0/D0 逆流 — 支持 通信 — NB-IoT/CAT.1、RS485、M-BUS 流量配置 口径 — 恒定流量 Q3 — 过载流量 Q4 — 过渡流量 Q2 — 最小流量 Q1 — 可用 R 值 DN15 — 2.5 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 DN25 — 6.3 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 DN32 — 10 立方米/小时 — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 DN40 — 16 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 最大允许误差

• Q1 至低于 Q2：±5%
• Q2 至 Q4：水温在 30 °C 以下时为 ±2%，超过 30 °C 时为 ±3%

尺寸与连接方式 规格 — 长 — 宽 — 高 — 重量 — 仪表本体螺纹 — 接头螺纹 DN15 — 165 毫米 — 103 毫米 — 155 毫米 — 1 千克 — G3/4B — R1/2 DN20 — 195 毫米 — 103 毫米 — 164 毫米 — 1.2 千克 — G1B — R3/4 DN25 — 225 毫米 — 103 毫米 — 171 毫米 — 1.5 千克 — G1 1/4B — R1 DN32 — 230 毫米 — 103 毫米 — 180 毫米 — 1.8 千克 — G1 1/2B — R1 1/4 DN40 — 300 毫米 — 103 毫米 — 189 毫米 — 2.1 千克 — G2B — R1 1/2 适用标准

• GB/T 778.2017年1月3日
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 无线M-Bus

特性/技术规格

• 型号：BBUWM-R
• 公称通径：DN15、DN20、DN25、DN32、DN40
• 测量原理： 时差法（超声波）
• 支持双向测量
• 测量范围：可选 R125–R500
• 各口径的恒定流量（Q3）： DN15 2.5 m³/h，DN20 4 m³/h，DN25 6.3 m³/h，DN32 10 m³/h，DN40 16 m³/h
• 累计体积分辨率： 0.000001 m³
• 瞬时流量分辨率：0.000001 m³/h
• 静态工作电流：≤30 µA
• 电池寿命： >6年
• 显示屏：8位液晶屏
• 温度等级： T30（流量配置中为T30/T50）
• 压力等级：MAP16
• 压降等级：Δp25、Δp40
• 防护等级：IP68
• 精度等级： 2级
• 电磁环境：E2
• 环境严酷度等级：0级
• 安装方式：水平或垂直
• 流量分布灵敏度：U5/D3 或 U0/D0
• 逆流： 支持
• 通信接口：NB-IoT/CAT.1、RS485、M-BUS
• 本地记录存储：最长 750 天
• 可选报警：漏水、管道破裂、结垢、异常使用
