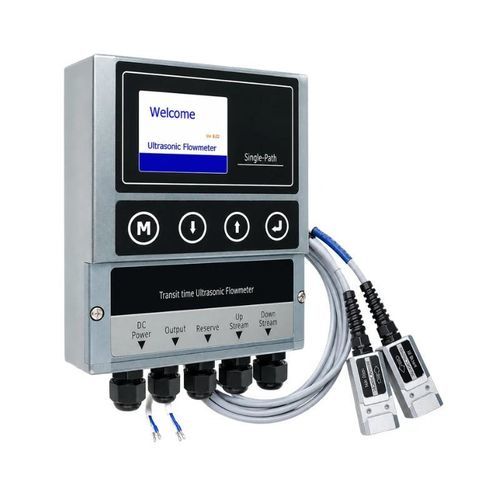

时差法超声波流量计 BBUFM-F

体积用于水废水

产品概述 BBUFM-F 是一款基于时差测量原理的固定式超声波液体流量计。其卡装式传感器安装在管道外部，无需切割管道或停产即可完成安装。该产品专为满管状态下的连续流量监测而设计。 该流量计可测量瞬时流量、流速、正向累计流量、反向累计流量和净累计流量。典型应用包括供水、水处理、化工加工、灌溉、锅炉系统以及工业工艺管道。 主要特点

• 非侵入式卡装测量，与液体无接触
• 专为满管设计，可容忍少量气泡或悬浮固体
• 正向、反向及净流量累计
• 模拟、 脉冲、继电器及数字通信输出
• 提供标准版和扩展版，以满足不同的精度和管径要求
• 无活动部件，压降低，维护需求极少

典型应用

• 工业循环水和冷却水
• 供水、原水及废水处理
• 化工及工业工艺液体
• 灌溉和配水网络
• 锅炉和能源系统流量监测

技术规格（表格） 参数 — 标准版 / 扩展版 测量原理 — 超声波传播时间 / 超声波传播时间 介质 — 满管液体 / 满管液体 流速范围 — -12 至 +12 m/s / -12 至 +12 m/s 精度 — 读数的 ±1.0% / 读数的 ±0.5% 重复性 — 0.2% / 0.2% 线性度 — ±1.0% / ±0.5% 管径 — DN25 至 DN2000 / DN25 至 DN5000 显示屏 — 2.2 英寸 TFT LCD，320 × 240 / 2.8 英寸 TFT LCD，320 × 240 模拟输出 — 4–20 mA，最大负载 750 Ω / 4–20 mA，最大负载 750 Ω 脉冲输出 — 0–9999 Hz，OCT / 0–9999 Hz，OCT 继电器输出 — SPST，最大 1 Hz / SPST，最大 1 Hz 通信 — RS485，Modbus 协议 / RS485，Modbus 协议 电源 — 24–36 VDC / 24–36 VDC 变送器工作温度 — -40 至 +60 °C / -40 至 +60 °C 标准传感器工作温度 — -40 至 +80 °C / -40 至 +80 °C 湿度 — 最高 95% RH，无冷凝 / 最高 95% RH，无冷凝 变送器外壳 — 工程塑料 / 压铸铝 传感器与安装 标准配置采用夹装式传感器。 可根据管道直径、管道材质、壁厚、液体声学特性以及可用直管长度，选择 V、N、Z 或 W 型安装方式。 可用选项（表格） 项目 — 可用选项 传感器类型 — 夹装式；可选插入式 传感器电缆 — 标准长度 10 米；可提供加长版本 安装方式 — V、N、Z 或 W 型 通信 — RS485 / Modbus 远程传输 — 可选配远程通信模块 选型信息

• 管道外径或公称直径
• 管道和衬里材料
• 管壁和衬里厚度
• 液体类型和工作温度
• 所需流量或流速范围
• 所需输出、 通信方式及电缆长度
• 安装方法及环境保护要求

特性 / 技术规格

• 测量原理：超声波传播时间法
• 介质：满管液体
• 流速范围：-12 至 +12 m/s
• 精度：标准 ±1.0% 读数； 扩展型：读数的 ±0.5%
• 重复性：0.2%
• 线性度：标准型 ±1.0%；扩展型 ±0.5%
• 管径：标准型 DN25 至 DN2000； 扩展型 DN25 至 DN5000
• 显示屏：2.2 英寸 TFT LCD（320×240）或 2.8 英寸 TFT LCD（320×240）
• 模拟输出： 4–20 mA，最大负载 750 Ω
• 脉冲输出：0–9999 Hz，OCT
• 继电器输出：单刀单掷（SPST），最大 1 Hz
• 通信： RS485，Modbus 协议
• 电源： 24–36 VDC
• 工作温度（变送器）：-40 至 +60 °C
• 传感器温度：-40 至 +80 °C
• 湿度： 最高 95% RH，无冷凝
• 变送器外壳：工程塑料（标准）或压铸铝（扩展型）
• 传感器选项：夹装式（标准）或插入式（可选）； 标准电缆长度10米，可提供更长规格；安装方式：V/N/Z/W
