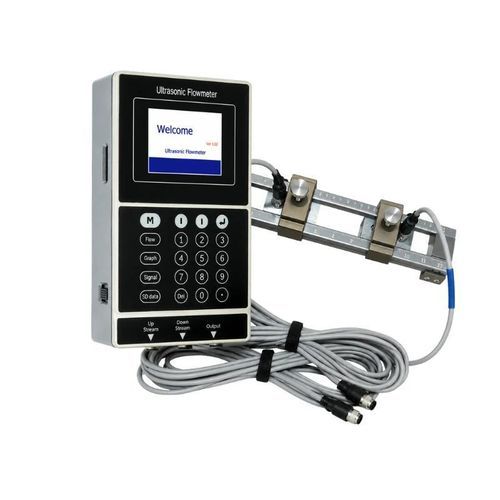

时差法超声波流量计 BBUFM-P

体积用于水废水

产品概述
BBUFM-P 是一款便携式夹持式超声液体流量计，适用于现场测试、检验和临时流量校验。采用时差（传输时间）原理，夹持式换能器安装在带有集成定位导轨的管道外侧。无需切管、停工或与液体接触。

主要特点

• 用于现场检验和临时测量的便携套件
• 非侵入性夹持安装，无压损或泄漏风险
• 可充电电池，工作时间约16小时
• 彩色TFT显示和数字键盘，便于现场设置
• 集成换能器定位导轨，保证一致的安装位置
• 4–20 mA 模拟输出，便于接入测量系统

典型应用

• 管道检测与现场流量校验
• 现场比对已安装的流量计
• 工业工艺管线的临时测量
• 给水、污水及灌溉系统
• 暖通（HVAC）和能源系统的水流测试

标准配置

• 便携式超声波流量计变送器
• 导轨安装夹持式换能器
• 换能器电缆
• 4–20 mA 输出电缆
• 电源适配器
• 安装配件与夹具
• 声耦合剂
• 卷尺
• 携带箱

安装
可根据管径与现场条件采用 V、N、Z 或 W 安装方式。所选管段须保证满管状态，并提供测量所需的上下游直管段长度以确保测量精度。

可选项
换能器安装：集成定位导轨
标准电缆长度：5 m
延长电缆：以5 m为增量可达20 m
输出：4–20 mA

选型信息

• 管道外径、材质及壁厚
• 衬里材料与厚度
• 液体类型与工作温度
• 预期流量或速度范围
• 测量位置与可用直管段长度
• 所需电缆长度

技术规格

• 测量原理：超声时差法
• 介质：满管液体
• 速度范围：-12 至 +12 m/s
• 精度：读数的±0.5%；低速范围内±0.01 m/s
• 重复性：0.15%
• 线性度：0.5%
• 管径范围：DN25 至 DN5000
• 模拟输出：4–20 mA，最大负载750 Ω
• 电池工作时长：约16小时
• 显示：3.5英寸TFT LCD，480 × 320
• 变送器工作温度：-40 至 +60 °C
• 标准换能器温度：-40 至 +60 °C
• 湿度：最高95%RH，非冷凝
• 变送器外壳：CNC加工铝合金
• 变送器重量：约0.82 kg
• 换能器与导轨重量：约1.29 kg
