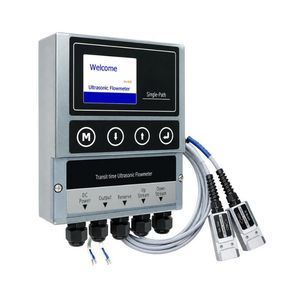

时差法超声波流量计 BBUFM-DP

体积液体DN25-1"

产品概述
BBUFM-DP是一款基于飞行时间（transit-time）原理的固定式卡具外夹双路径超声液体流量计。在同一管道上布置两对传感器形成两条独立声学路径，每条路径均提供流量、速度、正/负/净累积量及诊断信息。卡具式传感器在管外安装，无需切割管道，可对既有管线进行非侵入式测量。

主要特性

• 双声学路径，提高长期测量稳定性并支持交叉诊断
• 每路径独立的流量、速度、累积量和故障诊断
• 非接触卡具式安装—与液体无接触
• 适用于满管及含少量气泡或悬浮固体的液体
• 输出：4–20 mA、脉冲、继电器及RS485（Modbus）
• 无活动部件，压损小，维护量低

典型应用

• 关键供水管网及工业循环水管线
• 水处理与污水处理设施
• 化工及工业过程液体管线
• 灌溉及大型输水管道
• 需增强稳定性和诊断能力的测量点

技术规格
测量原理：超声波飞行时间
声学路径：双路径
介质：满管液体
速度范围：-12 至 +12 m/s
精度：读数的 ±0.5%；低速范围 ±0.01 m/s
可重复性：0.15%
线性度：±0.5%
管径范围：DN25 至 DN5000
模拟输出：4–20 mA，最大负载 750 Ω
脉冲输出：0–9999 Hz，OCT
继电器输出：SPST，最大 1 Hz
通信：RS485，Modbus 协议
电源：24–36 VDC
显示：3.5 英寸 TFT LCD，480 × 320
变送器温度：-40 至 +60 °C
标准传感器温度：-40 至 +80 °C
湿度：最高 95% RH，非凝结
适用浊度：0–12000 NTU
适用 pH 范围：6–9
变送器外壳：压铸铝，IP54
传感器防护：IP68
变送器标准重量：约 1.5 kg
标准传感器组重量：约 1.5 kg
标准电缆长度：10 m（可扩展至 200 m）

显示与诊断

• 两路径的流量与速度显示
• 正、负及净流量累积量
• 每路径独立状态显示与诊断
• 错误编码与诊断信息用于评估安装状况

传感器与安装

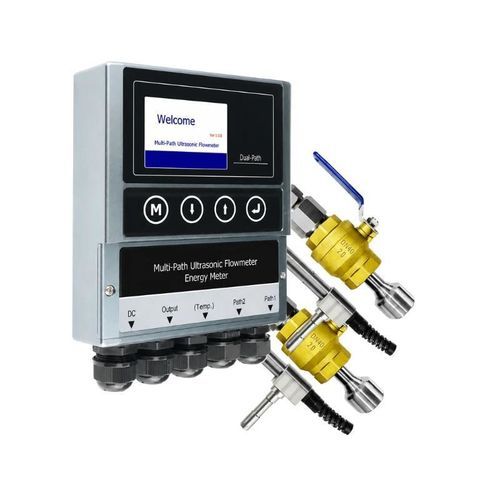

标准：双路径卡具式传感器外夹安装。可选：插入式传感器（视情况）。标准电缆长 10 m，可按 5 m 增量延长至 200 m。安装方法：V、N、Z 或 W 法，依据管道与应用而定。变送器壁挂安装。

选型信息

• 管道外径或公称直径（DN）
• 管道材料、内衬材料与壁厚
• 液体类型、浊度与工作温度
• 所需流量或速度范围
• 传感器安装布置（V/N/Z/W）
• 所需输出、通信与电缆长度

型号 / 技术摘要

• 型号：BBUFM-DP
• 测量原理：超声飞行时间
• 声学路径：双路径
• 管径范围：DN25 至 DN5000
• 速度范围：-12 至 +12 m/s
• 精度：读数的 ±0.5%；低速范围 ±0.01 m/s
• 输出：4–20 mA、脉冲、继电器、RS485（Modbus）
• 电源：24–36 VDC
• 显示：3.5 英寸 TFT LCD
• 外壳：压铸铝，IP54；传感器 IP68
