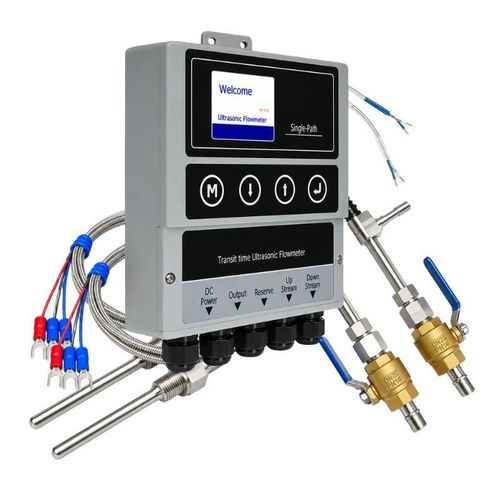

数字温度传感器 BBUEM-F

超声波4-20 mAMODBUS

产品概述
BBUEM-F是一款用于闭式水系统的固定式超声波冷热能量监测仪。它采用传播时差超声波流量测量，配合配对温度输入，根据流量与供回水温差计算瞬时功率及累积能量。外夹式流量传感器无需切割管道，可降低管道改造和停机时间，适用于中央空调系统、区域供热/供冷、换热站、锅炉系统、能耗管理及工业循环水监测等场景。

主要特点

• 测量流量、供水与回水温度、温差及累积冷热能量
• 外夹式流量测量，无需切割管道
• 两个配对温度输入（PT1000）
• 模拟（4–20 mA）、脉冲、继电器及 RS485（Modbus）通信输出
• 正向、反向及净流量计量
• 标准版与扩展版，满足不同精度与管径需求

典型应用

• 冷冻水与冷却水系统
• 区域供热与区域制冷网络
• 换热站与锅炉系统
• 建筑能耗管理与计量
• 工业循环水与工艺能耗监测

技术规格

• 型号：BBUEM-F（固定式超声波冷热能量表）
• 流量测量原理：超声波传播时差法
• 介质：满管液体
• 速度范围：-12 至 +12 m/s
• 速度精度：标准 ±1.0% 读数；扩展 ±0.5% 读数
• 低速精度：±0.01 m/s
• 能量计精度等级：2级
• 管径范围：标准 DN25 至 DN2000；扩展 DN25 至 DN5000
• 显示：标准 2.2 英寸 TFT LCD（320×240）；扩展 2.8 英寸 TFT LCD（320×240）
• 模拟输出：4–20 mA，最大负载 750 Ω
• 脉冲输出：0–9999 Hz
• 继电器输出：SPST，最大 1 Hz
• 通信：RS485，Modbus 协议
• 电源：24–36 VDC
• 发射器工作温度：-40 至 +60 °C
• 流量传感器温度范围：-40 至 +80 °C
• 温度传感器范围：-10 至 +105 °C
• 湿度：最高 95% RH，非凝结
• 发射器外壳：标准 工程塑料；扩展 CNC 加工铝合金

传感器配置

• 流量传感器：外夹式；可选插入式
• 温度传感器：配对 PT1000
• 温度传感器安装：外夹或插入式
• 标准电缆长度：10 m
• 流量传感器安装方法：V、N、Z 或 W

测量功能

• 瞬时流量与速度
• 正向、反向及净流量累计
• 供水与回水温度
• 温度差（ΔT）
• 瞬时加热或冷却功率
• 累积加热或冷却能量

选型信息

• 说明用途：加热或冷却
• 提供管道外径、材质与壁厚
• 如有衬里，请提供衬里材质与厚度
• 说明液体类型与运行温度范围
• 提供预计流量范围与温差
• 选择温度传感器安装方式（外夹或插入）
• 说明所需输出、通信协议与电缆长度
