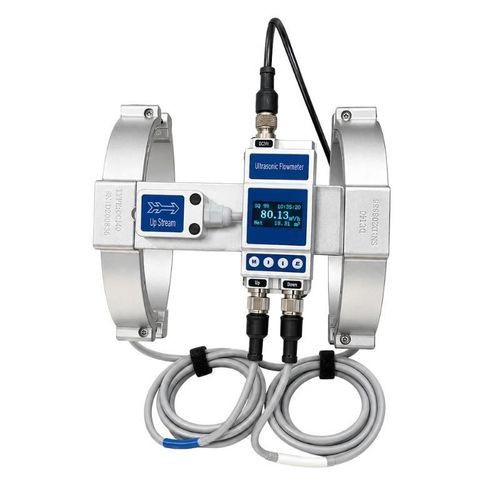

时差法超声波流量计 BBUFM-S体积用于水用于化学品
添加到我的收藏夹
添加到产品对比表
产品规格型号
- Vvv技术
- 时差法超声波
- 类型
- 体积
- 液体类型
- 液体, 用于水, 用于化学品
- 管道直径
- DN100-4", DN50-2", DN25-1", DN15-1/2", DN80-3", DN10-3/8", DN40-1"1/2, DN20-3/4", DN90-3"1/2, DN6-1/8", DN200 - 8", DN32-1"1/4, DN65-2"1/2, DN125-5", DN150 - 6", DN8-1/4"
- 安装类型
- 夹合式
- 材质
- 不锈钢, 塑料, 钢, PVC, 黄铜, 聚丙烯, PFA
- 通信协议
- 4-20 mA, RS485, MODBUS
- 电源电压
- 24Vdc
- 保护程度
- IP54
- 应用
- 工业, 用于制药业, 食品工业, 用于水处理, 用于饮料产业, HVAC暖通空调系统
- 其他特性
- 紧凑型, 高精度, 远距离, 带数据输入器, 非接触式, 高温, 带有指示器-总量计算器, 带指示器
- 质量流量
最少: 0.02 m³/h
(0.7063 ft³/h)最多: 565.2 m³/h
(19,959.8496 ft³/h)- 工艺温度
最少: 0 °C
(32 °F)最多: 110 °C
(230 °F)- 精确度
2 %
- 重复精度
0.8 %
产品介绍
产品概述
BBUFM-S为夹持式传输时差超声波液体流量计，针对小口径管道和设备集成设计。换能器外置并采用尺寸匹配的支架安装：无需切管、钻孔或接触被测液体。提供紧凑型、远传型和远传高温型，适用于清洗设备、饮料与制药生产线、纯净水/超纯水系统、HVAC及工业工艺设备的在线流量监测。
主要特性
典型应用
适用液体
适用于声学特性稳定且气泡或空化较少的清洁液体，典型介质包括：
技术规格
测量原理：超声传输时差法
流速范围：0.1 至 5.0 m/s
精度：±2.0%
重复性：0.8%
管道外径范围：约9.53 至 220 mm
模拟输出：4–20 mA，最大负载600 Ω
报警输出：可选OCT上下限报警
通讯：RS485，Modbus协议
电源：24 VDC
标准电缆长度：2.0 m
显示：128 × 64 OLED
累计器：6位数
数据存储：日、月、年及累计流量记录
环境温度（紧凑型）：0 至 50 °C
湿度：0–95% RH，无冷凝
防护等级：IP54
外壳材料：铝合金
配置选项
紧凑型：发送器与换能器一体化；适用于管道OD约9.53 至110 mm
远传型：显示/发送器与换能器分离；覆盖管道OD约9.53 至220 mm
远传高温型：发送器与换能器分离，介质温度范围扩展至0 至110 °C
温度范围
紧凑型：0 至 50 °C
标准远传：0 至 80 °C
远传高温：0 至 110 °C
管道规格
9.53 mm — DN6
12.7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200
参考流量范围
9.53 mm: 0.02 m³/h — 0.66 m³/h
12.7 mm: 0.04 m³/h — 1.18 m³/h
15 mm: 0.06 m³/h — 1.84 m³/h
20 mm: 0.06 m³/h — 3.18 m³/h
25 mm: 0.11 m³/h — 5.65 m³/h
32 mm: 0.18 m³/h — 8.83 m³/h
40 mm: 0.29 m³/h — 14.47 m³/h
50 mm: 0.45 m³/h — 22.61 m³/h
63 mm: 0.71 m³/h — 35.33 m³/h
75 mm: 1.19 m³/h — 59.70 m³/h
90 mm: 1.81 m³/h — 90.43 m³/h
110 mm: 2.83 m³/h — 141.30 m³/h
140 mm: 4.42 m³/h — 220.78 m³/h
160 mm: 6.36 m³/h — 317.93 m³/h
220 mm: 11.30 m³/h — 565.20 m³/h
兼容管材
测量与显示
选型信息
规格 / 技术参数
BBUFM-S为夹持式传输时差超声波液体流量计，针对小口径管道和设备集成设计。换能器外置并采用尺寸匹配的支架安装：无需切管、钻孔或接触被测液体。提供紧凑型、远传型和远传高温型，适用于清洗设备、饮料与制药生产线、纯净水/超纯水系统、HVAC及工业工艺设备的在线流量监测。
主要特性
- 非侵入式夹持安装，无需改造管道
- 尺寸匹配安装支架，便于精准定位
- 紧凑、远传、远传高温多种配置可选
- 适配金属及常见塑料管材
- OLED显示瞬时流量与累积流量
- 4–20 mA、RS485/Modbus通讯，可选OCT报警输出
- 无机械移动部件、几乎无压损、维护量低
典型应用
- 工业及平板玻璃清洗设备
- 饮料、食品与制药生产线
- 纯净水与超纯水系统
- 暖通空调设备、冷却水与冷机回路
- 化工与工艺液体传输监测
- 小口径管道流量监测与OEM设备集成
适用液体
适用于声学特性稳定且气泡或空化较少的清洁液体，典型介质包括：
- 自来水、纯化水与超纯水
- 饮料及含酒精液体
- 酸、碱与盐溶液
- 清洗剂及部分化学溶剂
- 其他适合超声透射的工艺液体
技术规格
测量原理：超声传输时差法
流速范围：0.1 至 5.0 m/s
精度：±2.0%
重复性：0.8%
管道外径范围：约9.53 至 220 mm
模拟输出：4–20 mA，最大负载600 Ω
报警输出：可选OCT上下限报警
通讯：RS485，Modbus协议
电源：24 VDC
标准电缆长度：2.0 m
显示：128 × 64 OLED
累计器：6位数
数据存储：日、月、年及累计流量记录
环境温度（紧凑型）：0 至 50 °C
湿度：0–95% RH，无冷凝
防护等级：IP54
外壳材料：铝合金
配置选项
紧凑型：发送器与换能器一体化；适用于管道OD约9.53 至110 mm
远传型：显示/发送器与换能器分离；覆盖管道OD约9.53 至220 mm
远传高温型：发送器与换能器分离，介质温度范围扩展至0 至110 °C
温度范围
紧凑型：0 至 50 °C
标准远传：0 至 80 °C
远传高温：0 至 110 °C
管道规格
9.53 mm — DN6
12.7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200
参考流量范围
9.53 mm: 0.02 m³/h — 0.66 m³/h
12.7 mm: 0.04 m³/h — 1.18 m³/h
15 mm: 0.06 m³/h — 1.84 m³/h
20 mm: 0.06 m³/h — 3.18 m³/h
25 mm: 0.11 m³/h — 5.65 m³/h
32 mm: 0.18 m³/h — 8.83 m³/h
40 mm: 0.29 m³/h — 14.47 m³/h
50 mm: 0.45 m³/h — 22.61 m³/h
63 mm: 0.71 m³/h — 35.33 m³/h
75 mm: 1.19 m³/h — 59.70 m³/h
90 mm: 1.81 m³/h — 90.43 m³/h
110 mm: 2.83 m³/h — 141.30 m³/h
140 mm: 4.42 m³/h — 220.78 m³/h
160 mm: 6.36 m³/h — 317.93 m³/h
220 mm: 11.30 m³/h — 565.20 m³/h
兼容管材
- 不锈钢
- 碳钢
- 铜
- PVC / CPVC
- PVDF
- PPR / PPH
- PFA / PU
- HDPE
测量与显示
- 瞬时流量
- 净累计流量
- 日、月、年累积记录
- 公制与英制单位
- 上下限报警
选型信息
- 实际管外径、内径及壁厚
- 管材
- 液体名称
- 介质温度
- 预期流量范围
- 所需配置：紧凑、远传或远传高温
- 所需输出与通信接口
规格 / 技术参数
- 测量原理：超声传输时差法
- 流速范围：0.1 至 5.0 m/s
- 精度：±2.0%
- 重复性：0.8%
- 管道OD范围：約9.53 至 220 mm
- 模拟输出：4–20 mA（600 Ω max）
- 报警：OCT可选上下限
- 通讯：RS485、Modbus
- 电源：24 VDC
- 线缆长度：2.0 m（标准）
- 显示：OLED 128 × 64
- 累计器：6位数
- 数据保存：日、月、年、累计
- 环境温度（紧凑型）：0 至 50 °C
- 防护：IP54
- 外壳：铝合金
