数字温度传感器 BBUEM-S

超声波4-20 mAMODBUS

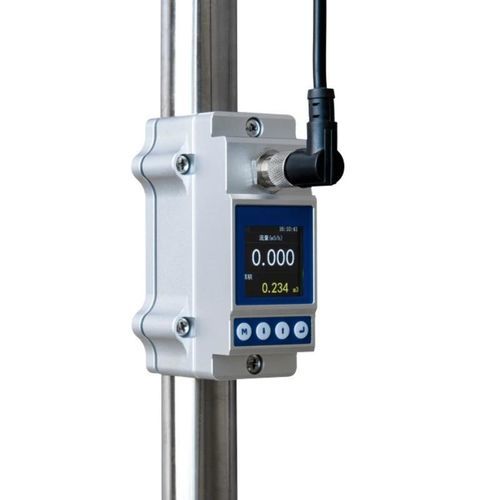

产品概述 BBUEM-S 是一款适用于小型水管的夹装式超声波供热与制冷能耗表。流量传感器和配套的温度传感器通过专用支架固定在管道外部，无需切割或改动现有管道。 该仪表可测量水流速度、进水和回水温度以及温差，并计算累计供热或制冷能耗。它专为中央暖通空调、供暖、热交换及建筑能耗管理系统设计。 主要特点

• 专为 DN15 至 DN80 管道设计的专用配置
• 外部安装的流量传感器和温度传感器
• 无需切割管道、中断工艺流程，也不与液体接触
• 针对不同管径的- 针对不同管径设计的专用安装支架
• OLED显示屏，可显示流量和累计能耗
• 4–20 mA输出和RS485通信

典型应用

• 中央暖通空调（HVAC）冷水和冷却水系统
• 小型供暖和热交换系统
• 分区建筑能耗监测
• 工业设备冷却水
• 供暖和制冷能耗累计

技术规格（表格） 测量原理：超声波传播时间法 介质：水 流速范围：0.1 至 5.0 m/s 流量精度：±2.0% 重复性：0.8% 管径：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80 温度传感器：PT1000 温度测量范围：2 至 105 °C 介质温度：0 至 50 °C 模拟输出：4–20 mA，最大负载 600 Ω 报警输出：可选 OCT 上下限报警 通信：RS485 / Modbus；可选 MeterBUS 电源：24 VDC 电缆长度：1.8 m 显示屏：128 × 64 OLED 数据存储：日、月、年及累计流量记录 环境温度：0 至 50 °C 湿度：0–95% RH，无冷凝 防护等级：IP54 外壳材料：铝合金 管道材料：不锈钢、碳钢和PVC 管道配置（参考） 公称尺寸 / 参考管外径 / 参考管内径 / 参考壁厚 DN15：20 毫米 / 15 毫米 / 2.5 毫米 DN20：25 毫米 / 19 毫米 / 3 毫米 DN25：32 毫米 / 26 毫米 / 3 毫米 DN32：40 毫米 / 33 毫米 / 3.5 毫米 DN40：50 毫米 / 43 毫米 / 3.5 毫米 DN50：63 毫米 / 55 毫米 / 4 毫米 DN65：75 毫米 / 67 毫米 / 4 毫米 DN80：90 毫米 / 82 毫米 / 4 毫米 测量与显示

• 瞬时流量
• 正向流量与净流量累计值
• 供回水温度
• 温差
• 累计供热或制冷能量
• 日、月、年累计记录

包装组件

• 超声波能量计发射器
• 夹装式流量传感器
• 两个 PT1000 温度传感器
• 温度传感器安装支架
• 流量传感器安装支架
• 连接电缆

选型信息

• 公称管径和实际外径
• 管材、内径和壁厚
• 供暖或制冷应用
• 介质温度和环境温度
• 所需输出和通信接口

特性/技术规格

• 测量原理：超声波传播时间法
• 介质： 水
• 流速范围：0.1 至 5.0 m/s
• 流量精度：±2.0%
• 重复性：0.8%
• 支持的管径： DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80
• 温度传感器： PT1000
• 温度测量范围：2 至 105 °C
• 介质温度范围：0 至 50 °C
• 模拟输出： 4–20 mA（最大负载 600 Ω）
• 通信： RS485 / Modbus（可选 MeterBUS）
• 电源：24 VDC
• 电缆长度：1.8 m
• 显示屏：128 × 64 OLED
• 数据存储： 日、月、年及累计流量记录
• 环境温度：0 至 50 °C
• 湿度：0–95% RH，无冷凝
• 防护等级：IP54
• 外壳材料： 铝合金
• 兼容管道材料：不锈钢、碳钢、PVC
