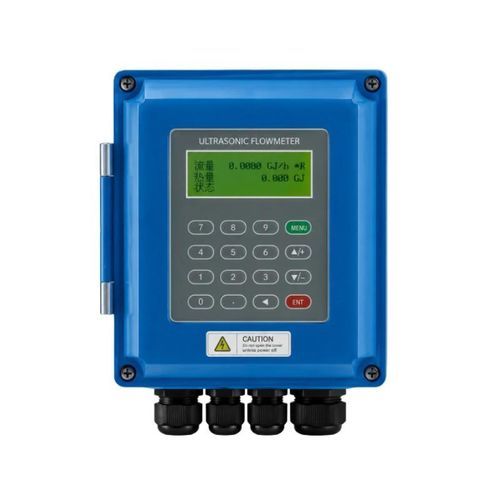

超声波流量计 BBUFM-W

体积用于水废水

产品概述
BBUFM-W 是一款壁挂式液体超声波流量计，适用于长期在线监测。采用通时差测量，可配合夹装（clamp-on）、插入式或管段式换能器，用于水、污水、冷却水、油类、化学品、饮料等声学可导的液体。转换器提供模拟、脉冲、继电器及绝缘 RS485/Modbus 接口；配合 Pt100 温度传感器可实现冷热量（热计量）计算。

主要特点

• 壁挂式连续在线测量
• 测量精度 ±1%
• 适用于管径 DN25 至 DN6000
• 支持夹装、插入和管段式换能器
• 可配合 Pt100 进行流量及冷热量测量
• 4–20 mA、脉冲、继电器和信号接口
• 绝缘 RS485（支持 Modbus）
• 转换器 IP67，换能器 IP68
• 支持交流或直流电源

技术参数
测量原理 — 超声波通时差法
精度 — ±1%
显示 — 2 × 20 字符背光 LCD
管径范围 — DN25 至 DN6000
管道材质 — 钢、不锈钢、铸铁、铜、水泥、PVC、铝、玻璃纤维、衬里管道
可测液体 — 水、污水、冷却水、油类、化学品、饮料及其他声学可导液体
介质温度 — -30 至 +160 °C（视换能器而定）
流速范围 — 0 至 ±7 m/s
浊度 — ≤10000 ppm（气泡受限）
模拟输出 — 一路 4-20 mA 输出
脉冲输出 —一路 OCT 输出
继电器输出 — 四路
信号输入 — 三路 4-20 mA 输入
温度输入 — Pt100
通信 — 绝缘 RS485（Modbus）
电源 — 8 至 36 VDC 或 85 至 264 VAC
功耗 — 1.5 W
转换器工作温度 — -20 至 +60 °C
防护等级 — 转换器 IP67；换能器 IP68
转换器尺寸 — 132 × 150 × 85 mm

换能器与安装

• 夹装式换能器，无需切开管道即可安装
• 插入式换能器，适用于永久固定测量
• 管段式换能器，适用于小口径或稳定安装
• 高温换能器，可用于介质温度达 160 °C
• Pt100 温度传感器用于能量测量

典型应用

• 固定管网流量监测
• 供水、排水与污水处理
• 暖通空调（HVAC）与能量计量
• 工业冷却与循环水系统
• 石油、化工与过程控制
