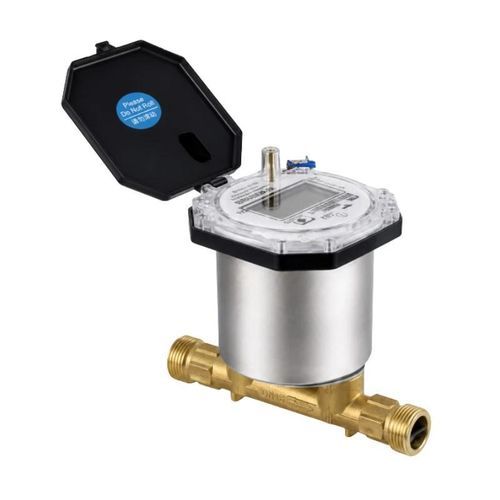

数字水表 BBUWM-V

超声波带泄漏控制

产品概述 BBUWM-V 是一款阀控式超声波水表，采用时差原理，通过上游和下游超声波信号的传播时间差来计算流量。该水表可测量、显示和存储用水量，并配备集成电动阀，支持远程关闭和重新开启。 支持 NB-IoT/CAT.1、RS485 和 M-BUS 通信协议，可与远程抄表及水务管理系统集成。提供 DN15、DN20 和 DN25 三种规格。 主要特点

• 采用传播时间超声波测量技术，无机械叶轮
• 集成电动阀，支持远程控制
• NB-IoT/CAT.1、RS485 和 M-BUS 通信
• 可选测量范围 R125 至 R500
• 正向和反向流量测量
• IP68防护等级
• 本地用水记录最长可达750天
• 可选的漏水、管道破裂、结垢和异常用水报警

技术规格 参数 — 规格 公称通径 — DN15、DN20、DN25 累计体积分辨率 — 0.000001 m³ 瞬时流量分辨率 — 0.000001 m³/h 静态工作电流 — ≤30 µA 电池寿命 — >6年 显示屏 — 8位液晶屏 温度等级 — T30；流量配置中列出的T30/T50 压力等级 — MAP16 压降等级 — Δp25、Δp40 防护等级 — IP68 精度等级 — 2级 电磁环境 — E2 环境严酷度等级 — 0级 安装方式 — 水平或垂直 流量分布灵敏度 — U5/D3 或 U0/D0 逆流 — 支持 通信 — NB-IoT/CAT.1、RS485、M-BUS 流量配置 口径 — 恒定流量 Q3 — 过载流量 Q4 — 过渡流量 Q2 — 最小流量 Q1 — 可用 R 值 DN15 — 2.5 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 DN25 — 6.3 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 最大允许误差

• Q1 至低于 Q2：±5%
• Q2 至 Q4：水温在 30 °C 以下时为 ±2%，超过 30 °C 时为 ±3%

尺寸与连接方式 规格 — 长度 L — 宽度 W — 高度 H — 重量 — 流量计本体螺纹 — 接头螺纹 DN15 — 165 毫米 — 103 毫米 — 148 毫米 — 1 千克 — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 154 mm — 1.2 kg — G1B — R3/4 DN25 — 225 毫米 — 103 毫米 — 160 毫米 — 1.5 千克 — G1 1/4B — R1 适用标准

• GB/T 778.2017年1月3日
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 无线M-Bus

特性/技术规格

• 型号：BBUWM-V
• 测量原理：时差式超声波（无机械叶轮）
• 公称通径：DN15、DN20、DN25
• 测量范围（R值）： 125、160、200、250、315、400、500
• 恒定流量（Q3）：DN15 2.5 m³/h；DN20 4 m³/h； DN25 6.3 m³/h
• 累计体积分辨率：0.000001 m³
• 瞬时流量分辨率：0.000001 m³/h
• 精度等级： 2级
• 显示：8位液晶显示屏
• 电池寿命：>6年
• 防护等级： IP68
• 压力等级：MAP16
• 压降等级：Δp25、Δp40
• 温度等级：T30（流量配置中为T30/T50）
• 安装方式： 水平或垂直安装
• 流量曲线灵敏度：U5/D3 或 U0/D0
• 反向流量：支持
• 通信：NB-IoT/CAT.1、RS485、M-BUS
• 本地日志： 最多可记录750天的用水量数据
• 可选报警功能：漏水、管道破裂、结垢、用水异常
• 适用标准：GB/T 778.1-3-2017； JJG 162-2019；CJ/T 434-2013；EN 13757-4 无线M-Bus
