数字温度传感器 BBUEM-DP

超声波4-20 mAMODBUS

产品概述

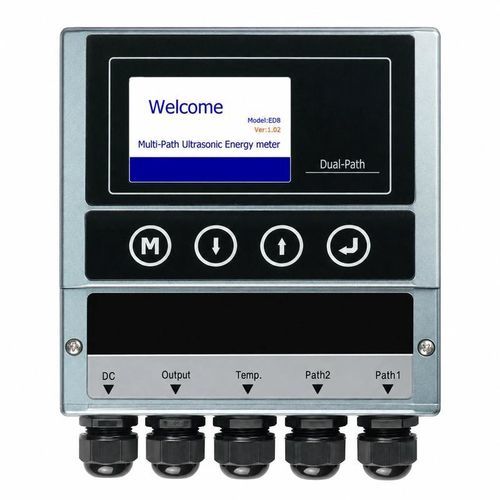

BBUEM-DP为固定式双通道超声波冷热量计，适用于大型冷水、热水及热能系统。它将双通道超声波流量测量与匹配的供/回温度测量相结合，根据液体流量与温差(ΔT)计算供热或制冷能量。夹持式(clamp-on)传感器为标准配置，提供非侵入式安装；浸入式传感器为可选配置。

主要特点

• 双通道超声波时差测量，提高流量测量稳定性
• 基于流量与供/回温差计算冷热能量
• 流量精度：±0.5%（相对于测量值）
• 冷/热能量精度：±1.0%
• 适用管径范围：25至5000 mm
• 匹配温度传感器，配对误差0.02 °C
• 输出：4–20 mA、脉冲/OCT、继电器
• 通信：RS485，Modbus协议
• 标准为夹持式传感器；浸入式为可选

典型应用

• 中央冷水机组和锅炉
• 大型建筑HVAC能耗监测
• 市政/园区供热与冷却网络
• 工业冷却水和换热系统
• 工厂公用工程与能量管理系统
• 大口径管道的热能计量

测量原理
两条超声波通道测量同一管道内的换能器传输时间差，以确定流速。热能通过测得的流量与供回温差计算得到。

技术规格

• 流量测量原理：双通道超声波时差法
• 速度范围：0 至 ±12 m/s
• 流量精度：±0.5%（相对于测量值）
• 冷/热能量精度：±1.0%
• 温度匹配误差：0.02 °C
• 管径：25 至 5000 mm
• 温度测量范围：2 至 105 °C
• 模拟输出：4–20 mA，最大负载750 Ω
• 脉冲输出：0–9999 Hz，OCT
• 继电器输出：SPST，最大1 Hz
• 通信：RS485，Modbus协议
• 电源：24–36 VDC
• 显示：3.5英寸 TFT LCD，480 × 320
• 发射器工作温度：-40 至 60 °C
• 标准换能器温度范围：-40 至 80 °C
• 湿度：最高95% RH，非冷凝
• 发射器外壳：压铸铝
• 标准换能器电缆长度：10 m
• 温度传感器电缆长度：5 m

传感器选项

• 流量：标准 — 夹持式超声波换能器；可选 — 浸入式超声波换能器
• 温度：标准 — 夹持式温度传感器；可选 — 浸入式温度传感器

选型信息

• 管道外径和壁厚
• 管道材质及内衬情况（如有）
• 供热或制冷介质（水、乙二醇混合物等）
• 供回水温度范围
• 预计流量范围及流型
• 是否需要夹持式或浸入式传感器
• 所需电缆长度及布线要求
• 所需输出与通信接口（4–20 mA、脉冲、RS485/Modbus）
