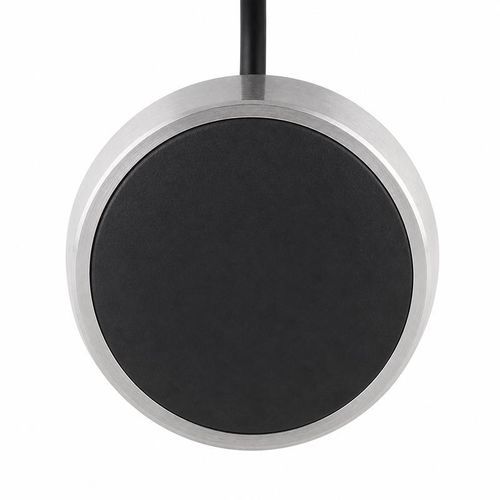

多普勒电流互感器 BBUA-ADCP

监控

概述
BBUA-ADCP 系列为多普勒流速换能器，适用于河流与海洋流速剖面、航道流速测量、流域监测及水下流场研究。提供 500 kHz、1 MHz、2 MHz、3 MHz 四种中心频率，每种频率在波束角、电气匹配、温度范围、耐压等级和外壳材料上有所区分，以满足潜水工况要求。

频率与运行配置
中心频率 — 半功率波束角 — 最小阻抗 — 1 kHz 时电容 — 峰值工作电压 — 工作温度 — 耐压等级 — 外壳材料 — 防护等级
500 kHz ±5% — 5.8° ±10% — 100 Ω ±20% — 1,500 pF ±20% — <600 Vpp — -20 至 +60°C — ≤1 MPa — 不锈钢与塑料 — IP68
1 MHz ±5% — 2.4° ±10% — 15 Ω ±20% — 4,000 pF ±20% — <300 Vpp — -40 至 +80°C — ≤1 MPa — 304 不锈钢与 PI — IP68
2 MHz ±5% — 2° ±10% — 3.5 Ω ±20% — 5,600 pF ±20% — <150 Vpp — -40 至 +80°C — ≤1 MPa — 304 不锈钢与 PI — IP68
3 MHz ±5% — 2.9° ±10% — 10 Ω ±20% — 1,000 pF ±20% — <95 Vpp — -20 至 +60°C — ≤1 MPa — 304 不锈钢与塑料 — IP68

经确认的测程与带宽数据
频率 — 确认特性
1 MHz — 参考测程 0.05 至 3 m；带宽 ±20%（-3 dB）
2 MHz — 参考测程 0.03 至 2 m

应用与选型

• 河流与海洋流速剖面测量
• 航道流速测量
• 水文监测
• 水下流场研究

特性 / 技术规格

• 系列: BBUA-ADCP
• 可选中心频率: 500 kHz、1 MHz、2 MHz、3 MHz
• 波束角（半功率）: 500 kHz: 5.8° ±10%；1 MHz: 2.4° ±10%；2 MHz: 2° ±10%；3 MHz: 2.9° ±10%
• 最小阻抗: 500 kHz: 100 Ω ±20%；1 MHz: 15 Ω ±20%；2 MHz: 3.5 Ω ±20%；3 MHz: 10 Ω ±20%
• 1 kHz 时电容: 500 kHz: 1,500 pF ±20%；1 MHz: 4,000 pF ±20%；2 MHz: 5,600 pF ±20%；3 MHz: 1,000 pF ±20%
• 峰值工作电压 (Vpp): 500 kHz: <600；1 MHz: <300；2 MHz: <150；3 MHz: <95
• 工作温度范围: 500 kHz & 3 MHz: -20 至 +60°C；1 MHz & 2 MHz: -40 至 +80°C
• 耐压: ≤1 MPa（所有配置）
• 外壳材料: 不锈钢（304）、塑料与 PI，视频率而定
• 防护等级: IP68
• 预期用途: 河流/海洋剖面、航道速度、水文监测、水下流场研究
