阀门电动执行器 BBVA-MOD

机动旋转多程

产品概述

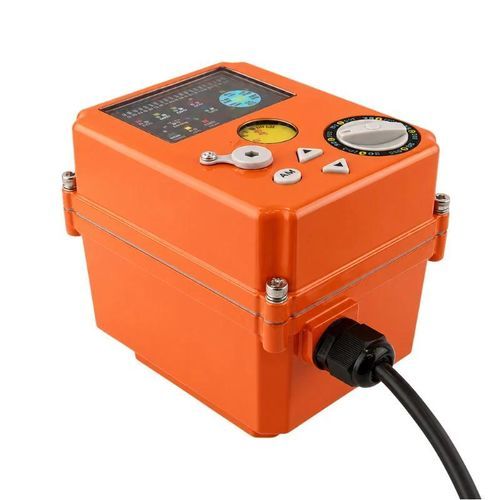

BBVA-MOD用于球阀、蝶阀、隔膜阀及其他旋转阀的连续位置控制。该执行器接受4–20 mA或0–10 V控制信号，按设定值定位阀门，并输出相应的阀位反馈信号。适用于气体和液体流量的自动调节。输出扭矩范围为10至200 N·m，提供OLED、LED或LCD显示配置。面板显示阀位、设定值、运行状态和故障信息，并支持手动操作、阀位校准和控制参数设置。

主要特性

• 输出扭矩范围10至200 N·m
• 4–20 mA或0–10 V比例控制
• 4–20 mA或0–10 V阀位反馈
• 连续0–90°位置控制
• 基线误差±0.5%，迟滞小于0.3%
• 位置精度可调，范围0.2%至3.6%
• OLED、LED或彩色LCD显示可选
• 手动操作、阀位校准和状态显示
• 可选RS485及开/闭位置信号
• 部分配置支持无线、4G、断电复位和多圈功能

典型应用

• 电动调节球阀
• 电动调节蝶阀
• 电动调节隔膜阀
• 气体和液体流量调节
• 远程阀位控制
• 工业过程控制与设备自动化
• 不锈钢、黄铜和UPVC阀门

一般规格
参数 — 规格
控制模式 — 调节控制
输入信号 — 4–20 mA或0–10 V
输出反馈 — 4–20 mA或0–10 V
输出扭矩 — 10–200 N·m
旋转角度 — 0–90°
电源 — DC 24 V或AC 220 V
运行时间 — 8–20 s，视扭矩配置而定
基线误差 — ±0.5%
迟滞 — <0.3%
位置精度 — 可调0.2%–3.6%
待机功率 — ≤5 W
工作温度 — −25至55°C
极限温度范围 — −45至75°C
防护等级 — IP65；部分内置显示配置为IP55
外壳材料 — 塑料或铝合金

扭矩与外壳选项
扭矩配置 — 运行时间 — 输出轴 — 显示 — 重量 — 尺寸
10 N·m — 8 s — 9×9 mm — OLED — 0.2 kg — 69×61×58 mm
15–18 N·m — 8 s — 9×9 mm — OLED — 0.38 kg — 69×61×58 mm
30–45 N·m — 10 s — 11×11 mm — OLED — 0.87 kg — 78×57×80 mm
50–75 N·m — 15 s — 14×14 mm — 内置OLED或彩色LCD — 1.0 kg — 110×90×82 mm
100 N·m — 10 s — 17×17 mm — LED或彩色LCD — 3.6 kg — 143×110×140 mm
200 N·m — 20 s — 17×17 mm — LED或彩色LCD — 3.6 kg — 143×110×140 mm

电源数据
扭矩范围 — DC 24 V 额定负载功率 — AC 220 V 额定负载功率 — DC 24 V 堵转功率 — AC 220 V 堵转功率
10–45 N·m — ≤10 W — ≤15 W — ≤25 W — ≤30 W
50–75 N·m — ≤15 W — ≤20 W — ≤30 W — ≤35 W
100–200 N·m — ≤35 W — ≤40 W — ≤60 W — ≤70 W

控制与通信选项
配置项 — 可用选项
输入信号 — 4–20 mA或0–10 V
输出反馈 — 4–20 mA或0–10 V
开/闭位置信号 — 全扭矩范围可用
RS485 — 全扭矩范围可用
无线远程控制 — 部分30–200 N·m配置可用
4G无线控制 — 部分30–200 N·m配置可用
断电复位 — 部分50–200 N·m配置可用
多圈操作 — 30–45 N·m最多5圈；50–75 N·m最多10圈；100–200 N·m最多7圈或68圈

显示选项
扭矩范围 — 显示类型
10–45 N·m — OLED显示
50–75 N·m — 内置OLED或彩色LCD
100–200 N·m — LED或彩色LCD
显示可示实际阀位、位置设定点、运行状态及故障信息。可用的显示类型取决于所选扭矩和控制配置。

选型指南
选型时应考虑阀门的最大调节扭矩、控制信号、反馈信号、位置精度、运行时间、输出轴和可用安装空间。按需在执行器配置中选择RS485、无线控制、断电复位、多圈操作和显示选项。

特性 / 技术规格

• Model: BBVA-MOD
• Control mode: Modulating control
• Input signal: 4–20 mA or 0–10 V
• Output feedback: 4–20 mA or 0–10 V
• Output torque: 10–200 N·m (configurable)
• Rotation angle: 0–90°
• Power supply: DC 24 V or AC 220 V
• Operating time: 8–20 s (depending on torque)
• Basic error: ±0.5%
• Hysteresis: <0.3%
• Positioning accuracy: Adjustable 0.2%–3.6%
• Standby power: ≤5 W
• Operating temperature: −25 to 55°C (extreme −45 to 75°C)
• Protection rating: IP65 (IP55 for selected internal-display configurations)
• Housing material: Plastic or aluminum alloy
• Display options: OLED, LED, or color LCD depending on torque
• Communications/options: RS485, open/closed signals, wireless, 4G, power-failure reset, multi-turn
• Weight & dimensions: Vary by torque configuration (see torque table for details)
