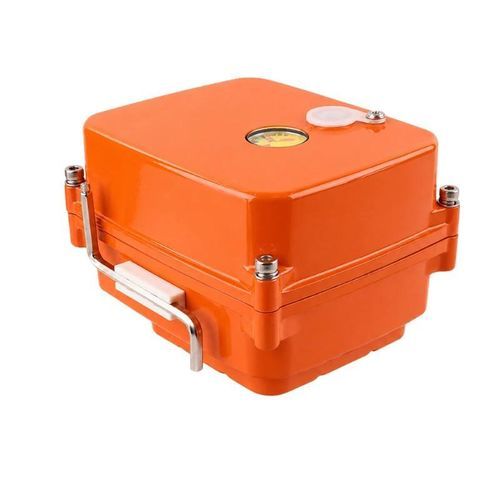

阀门电动执行器 BBVA-ON

机电机动旋转

产品概述
BBVA-ON为0–90°旋转阀门设计的电动开/关执行器，用于实现球阀、蝶阀、隔膜阀等的自动开闭。输出扭矩覆盖10–200 N·m，可满足小型精密阀至高扭矩工业阀的需求。可选外壳材料、输出轴尺寸及控制接口以适配安装空间和控制要求。

主要特性

• 输出扭矩：10–200 N·m
• 标准行程：0–90°（开/关）
• 支持主动/被动开/关控制信号
• 电源：DC 24 V 或 AC 220 V
• 无刷直流电机，金属齿轮传动
• 可选开/关位置信号及位置反馈
• 堵转及过载保护
• 防护等级 IP65
• 可选停电复位、RS485、无线和4G控制
• 部分型号支持多转和快速动作

典型应用

• 二通、三通、四通电动球阀
• 电动蝶阀和隔膜阀
• 不锈钢、黄铜和UPVC材质阀门
• 工业管线自动开闭
• 水、气体及其他介质的开/关控制
• 设备装配阀门及自动化系统

一般规格
控制方式 — 主动或被动开/关控制
输出扭矩 — 10–200 N·m
转角 — 0–90°
电源 — DC 24 V 或 AC 220 V
动作时间 — 6–20 s，视扭矩配置而定
输出轴 — 9×9、11×11、14×14、17×17 mm
待机功耗 — ≤5 W
工作温度 — −25 至 55°C（极限 −45 至 75°C）
防护等级 — IP65
外壳材料 — 塑料或铝合金
颜色 — 橙红色


扭矩与外壳选项

• 10 N·m — 动作时间 6 s；输出轴 9×9 mm；外壳：塑料；重量 0.2 kg；尺寸 69×61×58 mm
• 15–18 N·m — 8 s；输出轴 9×9 mm；外壳：铝合金；重量 0.38 kg；尺寸 69×61×58 mm
• 30–45 N·m — 10 s；输出轴 11×11 mm；外壳：铝合金；重量 0.87 kg；尺寸 78×57×80 mm
• 50–75 N·m — 15 s；输出轴 14×14 mm；外壳：铝合金；重量 1.0 kg；尺寸 110×90×82 mm
• 100 N·m — 10 s；输出轴 17×17 mm；外壳：铝合金；重量 3.6 kg；尺寸 143×110×140 mm
• 200 N·m — 20 s；输出轴 17×17 mm；外壳：铝合金；重量 3.6 kg；尺寸 143×110×140 mm

功率数据

• 10–45 N·m — DC24 V 额定载荷 ≤10 W；AC220 V 额定载荷 ≤15 W；DC24 V 堵转 ≤25 W；AC220 V 堵转 ≤30 W
• 50–75 N·m — DC24 V 额定载荷 ≤15 W；AC220 V 额定载荷 ≤20 W；DC24 V 堵转 ≤30 W；AC220 V 堵转 ≤35 W
• 100–200 N·m — DC24 V 额定载荷 ≤35 W；AC220 V 额定载荷 ≤40 W；DC24 V 堵转 ≤60 W；AC220 V 堵转 ≤70 W

可选功能

• 开/关位置信号 — 全扭矩范围可用
• 停电复位 — 部分扭矩配置可用
• RS485 — 100–200 N·m 可用
• 无线遥控 — 100–200 N·m 可用
• 4G 无线控制 — 100–200 N·m 可用
• 多转功能 — 30–45 N·m 可达 5 转；50–75 N·m 可达 10 转；100–200 N·m 可达 7 或 68 转
• 快速动作 — 按扭矩等级提供

快速动作配置

• 10 N·m 级 — 3 s / 5 N·m
• 30–45 N·m 级 — 5 s / 10 N·m；15 s / 30 N·m
• 50–75 N·m 级 — 2.5 s / 10 N·m；5 s / 20 N·m；10 s / 30 N·m
• 100–200 N·m 级 — 2.5 s / 30 N·m

选型指南
选择执行器时应留出超过阀门最大工作扭矩的安全裕量。确认所需转角、动作时间、输出轴尺寸、安装空间、电源和控制信号。如需，可选配位置反馈、停电复位、通信、无线控制及多转或快速动作功能。

参数 / 技术规格

• Model/Series：BBVA-ON
• 控制方式：主动或被动开/关控制
• 输出扭矩：10–200 N·m
• 转角：0–90°
• 电源：DC 24 V 或 AC 220 V
• 电机：无刷直流电机 + 金属齿轮传动
• 动作时间：6–20 s 取决于扭矩；部分型号快速至 2.5–3 s
• 输出轴尺寸：9×9、11×11、14×14、17×17 mm
• 待机功耗：≤5 W
• 工作温度：−25 至 55°C（极限 −45 至 75°C）
• 防护等级：IP65
• 外壳：塑料或铝合金
• 重量与尺寸：见扭矩/外壳选项（0.2–3.6 kg）
• 可选项：开/关信号、停电复位、RS485、无线、4G、多转、快速动作
