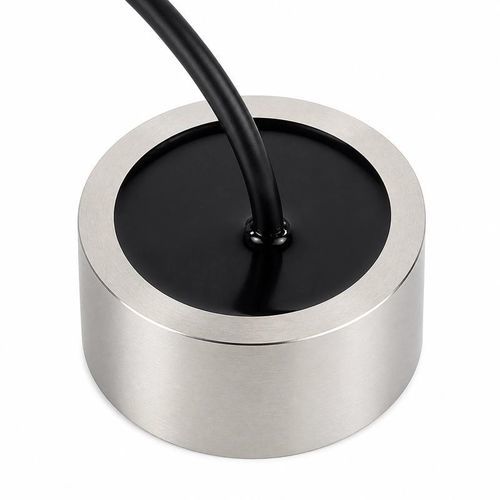

可浸没超声波换能器 BBDM-2P5M-LS

高频率水平面测量

概述
BBDM-2P5M-LS 是用于液位开关系统的 2.5 MHz 超声波换能器，适用于工业应用。用于高低位报警、液体存在/缺失检测、泵保护和液位控制。换能器在 -3 dB 时的半功率波束角为 0.6°，防护等级为 IP68，工作温度范围为 -20 至 +60 °C，耐压等级可达 10 kgf（1 MPa）。

电气与运行参数

• 型号 — BBDM-2P5M-LS
• 中心频率 — 2.5 MHz ±5%
• 最小阻抗 — 15 Ω ±20%
• 电容 — 33,000 pF ±20%（1 kHz 时）
• 工作电压 — 峰值电压低于 120 Vpp
• 工作温度 — -20 至 +60 °C
• 耐压等级 — 最高 10 kgf（1 MPa）
• 波束宽度 — -3 dB 时半功率角 0.6°
• 外壳材料 — 不锈钢
• 防护等级 — IP68

应用

• 高位和低位报警
• 液体存在或不存在检测
• 泵保护
• 工业设备中的液位控制

技术规格

• 型号：BBDM-2P5M-LS
• 中心频率：2.5 MHz ±5%
• 最小阻抗：15 Ω ±20%
• 电容：33,000 pF ±20%（1 kHz 时）
• 工作电压：峰值电压低于 120 Vpp
• 工作温度：-20 至 +60 °C
• 耐压等级：最高 10 kgf（1 MPa）
• 波束宽度：-3 dB 时半功率角 0.6°
• 外壳材料：不锈钢
• 防护等级：IP68
