空气注入超声波换能器 BBDM-17KR20M

高温水平面测量障碍物探测

概述

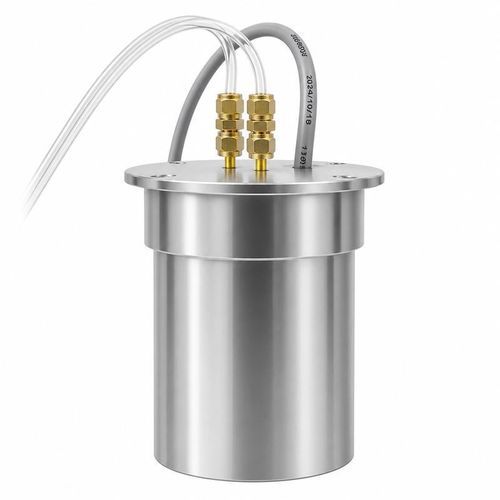

BBDM-17KR20M 是一款空气耦合超声波距离传感器，支持水冷，中心频率为17 kHz，推荐测量范围为1.8-20 m。其不锈钢组件带有水冷接口，适用于大型储罐液位监测、工业距离测量、碰撞避免、区域监控和远程目标检测。
所列160°C的温度上限仅在水冷系统安装并运行时适用。冷却接口、冷却液流量及周边热负荷应被视为测量安装的组成部分，而非可选配件。

技术规格
型号 — BBDM-17KR20M
中心频率 — 17 kHz ±5%
推荐范围 — 1.8-20 m
最小阻抗 — 300 Ω ±20%
电容 — 10,000 pF ±20%（1 kHz）
工作电压 — 峰值电压低于 1,500 Vpp
工作温度 — 水冷时可达 160°C
耐压等级 — 最高 3 kgf / 0.3 MPa
波束特性 — -3 dB 半功率角：20.9° ±10%
外壳材料 — 不锈钢
安装 — 请参见尺寸图
防护等级 — IP68
重量 — 3,780 g ±5%（含 15 m 电缆）

波束覆盖与目标条件
指定的-3 dB 半功率角为20.9° ±10%。在较远距离时，该较宽的声束需根据储罐几何形状、内部构件、邻近结构以及目标尺寸进行评估。非期望回波或空气传播路径的改变会影响测量可靠性。

热与机械集成
安装必须支撑总重3.78 kg 的换能器组件，并以不对连接件施加负载的方式布置15 m 电缆。选择前请确认冷却布置、最大局部温度、压力条件、安装尺寸、目标表面特性以及所需的测量路径。驱动和接收电子设备必须保持在规定的阻抗、电容和峰值电压限制内。

主要规格

• 型号：BBDM-17KR20M
• 中心频率：17 kHz ±5%
• 推荐范围：1.8-20 m
• 最小阻抗：300 Ω ±20%
• 电容：10,000 pF ±20%（1 kHz）
• 工作电压：峰值电压低于 1,500 Vpp
• 工作温度：水冷时可达 160°C
• 耐压等级：最高 3 kgf / 0.3 MPa
• 波束特性：-3 dB 半功率角 20.9° ±10%
• 外壳材料：不锈钢
• 安装：请参见尺寸图
• 防护等级：IP68
• 重量：3,780 g ±5%（含 15 m 电缆）
