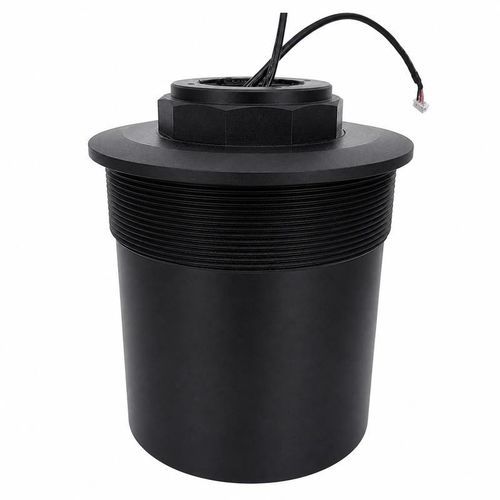

低频超声波换能器 BBDM-17KR50M

水平面测量障碍物探测测量

概述
BBDM-17KR50M为空气耦合式超声波测距换能器，中心频率17 kHz，推荐工作距离1.8–50 m。适用于大型罐体液位监测、工业距离测量、碰撞避免、区域监控和长距离目标检测等需要IP68防护的场景。

安装
该版本采用底部螺纹安装 M108 x 2。与提供上部悬挂螺纹的长距型号不同，安装界面存在差异，因此接收结构及间隙应根据实际尺寸图和指定的底部螺纹接口进行设计。

技术规格（概要）
型号：BBDM-17KR50M
中心频率：17 kHz ±5%
推荐范围：1.8–50 m
最小阻抗：1,500 Ω ±20%
电容：12,000 pF ±20% @ 1 kHz
工作电压：峰值电压低于 1,500 Vpp
工作温度：-40 °C 至 +80 °C
耐压等级：最高 3 kgf / 0.3 MPa
波束特性：-3 dB 半功率角 13° ±10%
安装：M108 x 2 底部螺纹
防护等级：IP68
重量：1,970 g ±5%

远距回波路径
13° 的半功率角定义了主要声场，但并不保证在50 m处有可靠回波。目标必须在波束内具有足够的反射面积和声反射率。罐体几何结构、内部支撑、粉尘、温度梯度和安装倾角可能产生干扰回波或降低接收信号，建议在代表性条件下验证目标回波特征。

机械与电气检验
支撑结构必须适配 M108 x 2 接口及 1.97 kg 的换能器质量。确认安装方向、可用净空、工作压力与温度、线缆布线及所需连接器。激励与接收电路需匹配最小阻抗（1,500 Ω）、电容（12,000 pF）及峰值电压限制，以确保可靠运行。

技术规格

• 型号：BBDM-17KR50M
• 中心频率：17 kHz ±5%
• 参考（推荐）范围：1.8–50 m
• 最小阻抗：1,500 Ω ±20%
• 电容：12,000 pF ±20% @ 1 kHz
• 工作电压：峰值 < 1,500 Vpp
• 工作温度：-40 °C 至 +80 °C
• 耐压等级：最高 3 kgf / 0.3 MPa
• 波束：-3 dB 半功率角 13° ±10%
• 安装：M108 x 2 底部螺纹
• 防护：IP68
• 重量：1,970 g ±5%
