非接触式超声波换能器 BBDM-18KR50M

坚固低频水平面测量

概述
BBDM-18KR50M是一款空气耦合超声波测距传感器，中心频率18 kHz，推荐测量范围1.8–50 m。适用于大型罐体液位监测、工业距离测量、碰撞规避、区域监控和远距离目标检测。

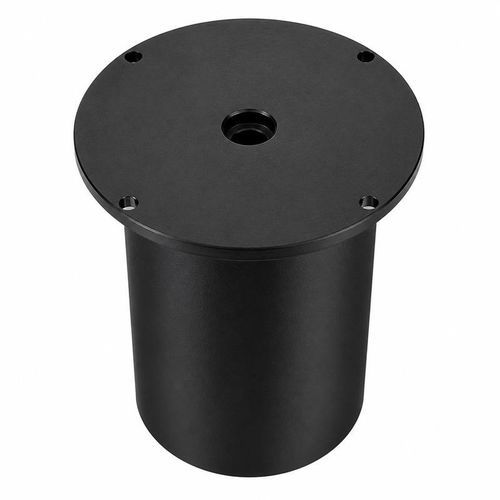

带法兰的传感器外壳实现长距离检测
法兰外壳可在工业环境中提供可靠的安装和声学稳定性，便于在罐体壁或结构支撑上安装以实现延伸测量距离。

技术规格（表）
型号 — BBDM-18KR50M
中心频率 — 18 kHz ±5%
推荐范围 — 1.8–50 m
最小阻抗 — 1,300 Ω ±20%
电容 — 12,000 pF ±20%（1 kHz）
工作电压 — 峰值电压低于 1,500 Vpp
工作温度 — -40 至 +80 °C
压力等级 — 最高 3 kgf（0.3 MPa）
波束特性 — -3 dB 半功率角：14.9° ±10%
防护等级 — IP68
重量 — 2,500 g ±5%（含 15 m 客户自备电缆）

声场评估
14.9° 的半功率角应结合目标尺寸和可用自由路径进行匹配。长距离情况下，罐体内部构件、墙体或机械设备可能产生早于目标表面的回波。空气温度梯度和悬浮物也会影响声波传播和信号强度，可能需要校准或补偿。

系统集成参数
系统集成时需考虑目标表面特性、工作温度和压力。电气接口由所列阻抗、电容和峰值电压限制定义。列示配置使用 15 m 客户自备电缆；请根据系统要求调整布线和安装。

规格 / 技术参数

• 型号：BBDM-18KR50M
• 中心频率：18 kHz ±5%
• 推荐范围：1.8–50 m
• 最小阻抗：1,300 Ω ±20%
• 电容：12,000 pF ±20%（1 kHz）
• 工作电压：峰值电压低于 1,500 Vpp
• 工作温度：-40 至 +80 °C
• 压力等级：最高 3 kgf（0.3 MPa）
• 波束特性：-3 dB 半功率角 14.9° ±10%
• 防护等级：IP68
• 重量：2,500 g ±5%（含 15 m 客户自备电缆）
