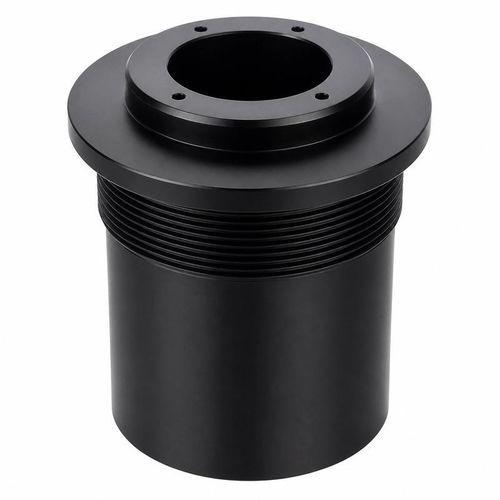

非接触式超声波换能器 BBDM-35KR13M

水平面测量障碍物探测测量

8.9°半功率波束，13米参考测距
BBDM-35KR13M是一款空气耦合超声波测距换能器，中心频率35 kHz。其参考工作范围为0.45–13 m，指定的-3 dB半功率角为8.9° ±10%。这些规格可用于初步选择（例如液位测量、工业测距、碰撞避免和区域监测）；但不能替代与预定目标和电子设备的现场验证。

额定参数
Model: BBDM-35KR13M
中心频率：35 kHz ±5%
参考范围：0.45–13 m
最小阻抗：400 ohm ±20%
电容：6,500 pF ±20%（1 kHz时）
工作电压：峰值电压低于1,000 Vpp
工作温度：-40 至 +80 °C
压力等级：最高 10 kgf 或 1 MPa
波束宽度：-3 dB半功率角 8.9° ±10%
安装：参见产品外形图
防护等级：IP68
重量：含2 m电缆 835 g ±5%

检查完整回波路径
在液位测量中，应保持从0.45 m近端到最大预期距离的声路畅通。需考虑罐颈、容器内部构件和附近配件与8.9°半功率角的关系。反射面应足够大并按所选几何形状正确定向。
在移动设备上的测距或碰撞避免应用中，应在目标的预期运动范围内评估目标。安全与区域监测布置同样需要对目标表面及测量区域周边结构进行实际检查。

协调电气与机械集成
前端电路须能适配最小阻抗400 ohm及1 kHz时6,500 pF的电容。施加峰值电压须低于1,000 Vpp。规格重量835 g ±5%包含2 m电缆，因此应在安装方案中考虑传感器支撑和电缆布线。
确认工作介质、温度和压力在-40 至 +80 °C及最高10 kgf或1 MPa范围内。产品具备IP68防护等级。

选择清单

• 所需距离与预计最近目标
• 目标尺寸、表面状况与角度
• 工作介质与温度范围
• 安装空间与接口尺寸
• 实际的压力与防护要求
• 驱动/接收电路、电缆布线与连接方式

技术规格

• Model: BBDM-35KR13M
• 中心频率：35 kHz ±5%
• 参考范围：0.45–13 m
• 最小阻抗：400 ohm ±20%
• 电容：6,500 pF ±20%（1 kHz时）
• 工作电压：峰值电压低于1,000 Vpp
• 工作温度：-40 至 +80 °C
• 压力等级：最高 10 kgf 或 1 MPa
• 波束宽度：-3 dB半功率角 8.9° ±10%
• 安装：参见产品外形图
• 防护等级：IP68
• 重量：含2 m电缆 835 g ±5%
