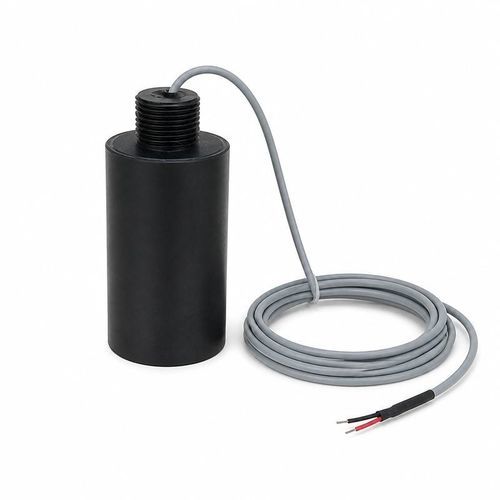

可浸没超声波换能器 BBDM-D12K

低频水平面测量障碍物探测

概述
BBDM-D12K 是一款 12 kHz 的水下超声换能器，用于测距和深度测量，参考测程为 10000 m。设计用于集成到 ROV、AUV、调查船和固定安装中，适用于障碍物规避、油箱及水体距离测量和水下目标探测。

水平声场覆盖
声场在水平方向为全向性（水平全方位），可简化目标跟踪并允许灵活的安装方向。在定义测量几何、目标覆盖范围和所需声学路径时，应考虑该辐射模式。

工作参数
Model — BBDM-D12K
中心频率 — 12 kHz ±5%
参考/推荐测程 — 10000 m
工作温度 — -40 至 +80°C
耐压 — ≤10 kgf 或 1 MPa
声场 — 水平全向性
防护等级 — IP68

应用

• 水下测距与深度测量
• 水下机器人（ROV/AUV）障碍规避
• 油箱及水体距离测量
• 水下目标的检测与监测

系统选型
选型时应考虑工作介质与温度、所需测程与声学路径、目标尺寸与表面状况、可用安装空间、工作压力、防护要求以及发/收信电子设备。确认与承载船舶或载具的机械、电气接口以及信号处理设备的兼容性。

技术规格

• Model: BBDM-D12K
• 中心频率: 12 kHz ±5%
• 参考 / 推荐测程: 10000 m
• 工作温度: -40 至 +80°C
• 耐压: ≤10 kgf 或 1 MPa
• 声场: 水平全向性
• 防护等级: IP68
