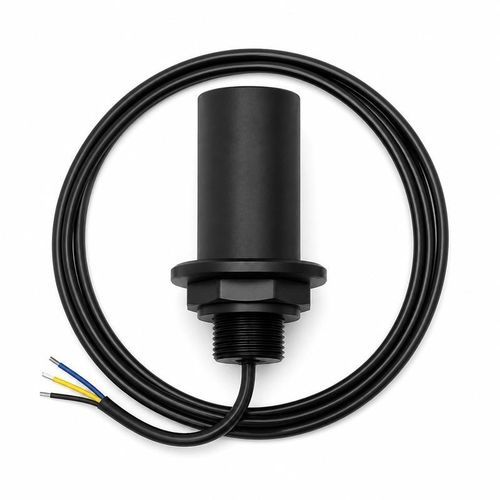

监控声音换能器 BBDM-D15K

测量超声波万向

概述
BBDM-D15K是一款用于测距和测深的水下超声换能器。其中心频率为15 kHz ±5%，建议参考测距为1000 m。适合集成到水下航行器、声呐模块和固定水域监测系统。防护等级IP68，提供两种声学/耐压配置，适用于浅到中等深度的工作环境。

应用

• 水下测距与测深
• 水下机器人避障
• 水箱及水域中的距离测量
• 水下目标检测

技术规格

• 中心频率：15 kHz ±5%
• 建议参考测距：1000 m
• 最小阻抗：600 Ω ±20%
• 电容：11000 pF ±20%（1 kHz 时）
• 工作电压：峰值电压低于 2000 Vpp
• 工作温度：-40 至 +80 °C
• 耐压等级：129° 波束角型号 ≤10 kgf（1 MPa）；水平全向型号 ≤3 kgf（0.3 MPa）
• 半功率波束角：129° ±10%（-3 dB，波束角型号）
• 防护等级：IP68

声场与耐压配置
两种声学配置共用15 kHz ±5%的中心频率：水平全向型号额定 ≤3 kgf（0.3 MPa），129° ±10%半功率波束角型号额定 ≤10 kgf（1 MPa）。
