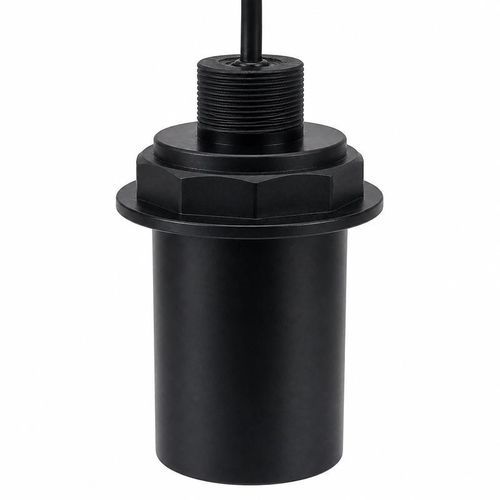

可浸没超声波换能器 BBDM-D28K

低频水平面测量障碍物探测

产品概述
BBDM-D28K 是一款工作频率 28 kHz 的水下超声换能器，适用于测距与深度测量，参考范围为 1000 m。适合集成到需要远程声学探测的海洋与水下系统（如 ROV、AUV）。

声学覆盖
半功率波束角（-3 dB）：53.7° ±10%。波束特性提供中等宽度覆盖，适用于开阔水域及水箱内的目标检测与距离测量。

电气与环境规格（表）
中心频率：28 kHz ±5%
推荐范围（参考）：1000 m
半功率波束角（-3 dB）：53.7° ±10%
最小阻抗：270 Ω ±20%
电容：10000 pF ±20%（1 kHz）
工作电压：峰值电压 <2000 Vpp
工作温度：-40 至 +80°C
耐压等级：≤10 kgf / 1 MPa
防护等级：IP68

应用

• 水下测距与深度测量
• 水下机器人（ROV/AUV）避障
• 水箱及水体的距离测量
• 水下目标检测与监测

技术规格

• 中心频率：28 kHz ±5%
• 推荐范围（参考）：1000 m
• 半功率波束角（-3 dB）：53.7° ±10%
• 最小阻抗：270 Ω ±20%
• 电容：10000 pF ±20%（1 kHz）
• 工作电压：峰值电压 <2000 Vpp
• 工作温度：-40 至 +80°C
• 耐压等级：≤10 kgf 或 1 MPa
• 防护等级：IP68
