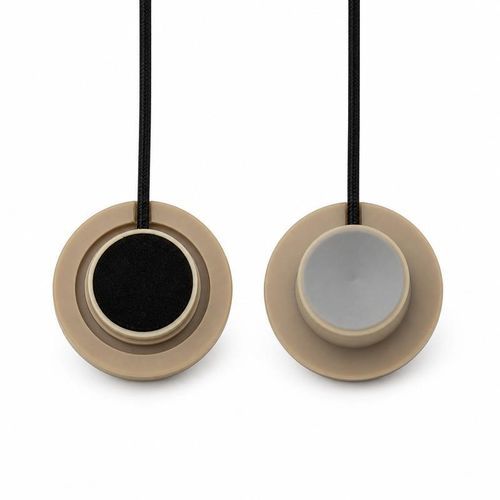

超声波流量换能器 BBFM-Q140K

用于严苛环境气体紧凑型

用于紧凑气体测量路径的 140 kHz 换能器
BBFM-Q140K 是为工业气体流量计、气体速度测量及基于瞬时传输时间的测量模块集成而设计的超声换能器。文件化的参考量程为 0.12 至 1 m，声学半功率角在 -3 dB 时为 18.2° ±10%。工作条件：-40 至 +80°C，承压可达 3 kgf（0.3 MPa），防护等级 IP68。

经验证的声学与电气数据
Model: BBFM-Q140K
中心频率：140 kHz ±5%
推荐量程：0.12 至 1 m
最小阻抗：1,200 Ω ±20%
电容：250 pF ±20%（1 kHz）
工作电压：Peak voltage <1,200 Vpp
工作温度：-40 至 +80°C
耐压等级：≤3 kgf 或 0.3 MPa
波束宽度：-3 dB 时半功率角 18.2° ±10%
安装：参照外形尺寸图
防护等级：IP68
重量：带 38 cm 电缆为 8 g ±5%

短气体声学测量路径的规划
在仪表室内定位换能器时，应将 0.12–1 m 的参考量程与 18.2° ±10% 的半功率角结合使用以确定声学路径。请针对目标仪器核对最终路径长度、目标几何形状、安装空间和接口尺寸。电子部分需支持最小阻抗 1,200 Ω ±20%、电容 250 pF ±20%（1 kHz）及 Peak voltage <1,200 Vpp。标注重量（8 g ±5%）对应配备 38 cm 电缆的配置。

集成前需确认事项

• 气体介质及温度范围
• 所需测量距离或声学路径
• 仪表室与目标几何形状
• 安装空间与接口尺寸
• 工作压力与防护要求
• 驱动/接收电子、布线与连接方式

特性 / 技术规格

• Model: BBFM-Q140K
• 中心频率：140 kHz ±5%
• 参考（推荐）量程：0.12 至 1 m
• 半功率波束宽度：-3 dB 时 18.2° ±10%
• 最小阻抗：1,200 Ω ±20%
• 电容：250 pF ±20%（1 kHz）
• 工作电压：Peak voltage <1,200 Vpp
• 工作温度：-40 至 +80°C
• 耐压等级：≤3 kgf（0.3 MPa）
• 防护等级：IP68
• 重量：8 g ±5%（含 38 cm 电缆）
