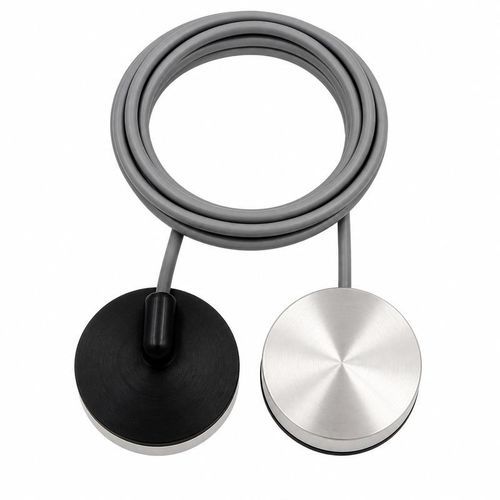

可浸没超声波换能器 BBMU-PHYF-B

高频率

概述
BBMU-PHYF-B系列为治疗用超声换能器，适用于物理治疗、康复治疗及医疗美容设备。可选中心频率为600 kHz、1 MHz和1.5 MHz。工作温度范围为-40 °C至+80 °C，耐压等级可达10 kgf（1 MPa），防护等级为IP68。电气和声学参数随频率不同而变化，选择时须按所选频率整行匹配选择。

按频率的配置
中心频率 | 最小阻抗 | 电容 | 峰值电压 | -3 dB处半功率角 | 外壳材料
600 kHz ±5% | 90 Ω ±20% | 1,600 pF ±20%（1 kHz时） | < 490 Vpp | 8.1° ±10% | 硬铝
1 MHz ±5% | 8 Ω ±20% | 3,500 pF ±20%（1 kHz时） | < 300 Vpp | 3.5° ±10% | 硬铝
1.5 MHz ±5% | 20 Ω ±20% | 3,000 pF ±20%（1 kHz时） | < 400 Vpp | 2° ±10% | LV12

应用

• 物理治疗设备
• 康复治疗
• 超声能量传输
• 医疗美容设备

技术规格

• 系列：BBMU-PHYF-B
• 可用中心频率：600 kHz ±5%、1 MHz ±5%、1.5 MHz ±5%
• 工作温度范围：-40 °C 至 +80 °C
• 耐压等级：最高 10 kgf（1 MPa）
• 防护等级：IP68
• 电气和声学参数须按所选频率整行匹配选择
• 600 kHz：最小阻抗90 Ω ±20%、电容1,600 pF ±20%（1 kHz时）、峰值电压 < 490 Vpp、半功率角8.1° ±10%、外壳材料：硬铝
• 1 MHz：最小阻抗8 Ω ±20%、电容3,500 pF ±20%（1 kHz时）、峰值电压 < 300 Vpp、半功率角3.5° ±10%、外壳材料：硬铝
• 1.5 MHz：最小阻抗20 Ω ±20%、电容3,000 pF ±20%（1 kHz时）、峰值电压 < 400 Vpp、半功率角2° ±10%、外壳材料：LV12
