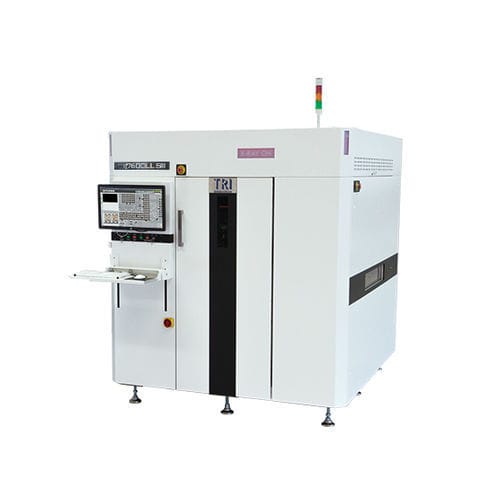

CCD检测系统 TR7600LL SIII

X射线3D计算机断层成像

简介
TR7600LL SIII CT AXI 系列为新一代在线 PCBA 计算机断层（CT）X 射线检测系统。该机型为非常大型印制电路组件提供 100% 检测覆盖，支持高分辨率的 2D/2.5D/3D 成像及自动缺陷分析，适用于生产线环境。

特点

• 超高速 3D CT X 射线检测
• 高分辨率成像，分辨率至 7 μm
• 真实 3D 焊点查看器及 Planar CT 可选
• 支持最大 1000 × 660 mm 的大板检测
• 可检测 01005 in 器件

成像系统
相机：超高速线扫 CCD 相机（3 或 5 台；9 或 15 传感器）
X 射线源：60 - 130 kV
成像分辨率：7 μm - 20 μm
检测方法：2D、2.5D、3D 切片；Planar CT（可选）

运动平台与控制
X 轴控制：高精度滚珠丝杠 + AC 伺服控制器
Y 轴控制：高精度滚珠丝杠 + AC 伺服控制器
Z 轴控制：高精度滚珠丝杠 + AC 伺服控制器
X-Y 轴分辨率：N/A

板料处理
最大 PCB 尺寸：1000 × 660 mm
PCB 厚度：0.6 - 7 mm
最大 PCB 重量：12 kg
上方间隙（按分辨率）：20 μm → 50 mm；15 μm → 30 mm；10 μm → 15 mm；7 μm → 7 mm
下方间隙：70 mm
边缘间隙：3 mm 或 5 mm
输送高度：880 - 920 mm（可选 940 - 965 mm）
* 支持 SMEMA

检测功能

• 能力：缺件、错位、倒装( Tombstone )、立式元件(Billboard)、钽极性、旋转、漂浮
• 可检测缺陷：焊料不足/过多、连锡、空焊、焊球、未润湿、空洞、引脚翘起

尺寸
宽×深×高：1750 × 2140 × 1945 mm
重量：4500 kg
电源要求：200 - 240 VAC 三相，50/60 Hz，7 kVA（可选 346 - 416 VAC 变压器）

技术规格

• 型号：TR7600LL SIII (CT AXI)
• 相机：超高速线扫 CCD（3 或 5 台；9 或 15 传感器）
• X 射线源范围：60 - 130 kV
• 成像分辨率：7 μm - 20 μm
• 检测方法：2D、2.5D、3D 切片；Planar CT 可选
• 最大 PCB 尺寸：1000 × 660 mm
• PCB 厚度范围：0.6 - 7 mm
• 最大 PCB 重量：12 kg
• 上方间隙（按分辨率）：20 μm → 50 mm；15 μm → 30 mm；10 μm → 15 mm；7 μm → 7 mm
• 下方间隙：70 mm
• 边缘间隙：3 mm 或 5 mm
• 输送高度：880 - 920 mm（可选 940 - 965 mm）
• 能力：缺件、错位、倒装、立式元件、钽极性、旋转、漂浮
• 可检测缺陷：焊料不足/过多、连锡、空焊、焊球、未润湿、空洞、引脚翘起
• 机器尺寸（宽×深×高）：1750 × 2140 × 1945 mm
• 机器重量：4500 kg
• 电源：200 - 240 VAC 三相，50/60 Hz，7 kVA（可选 346 - 416 VAC 变压器）
