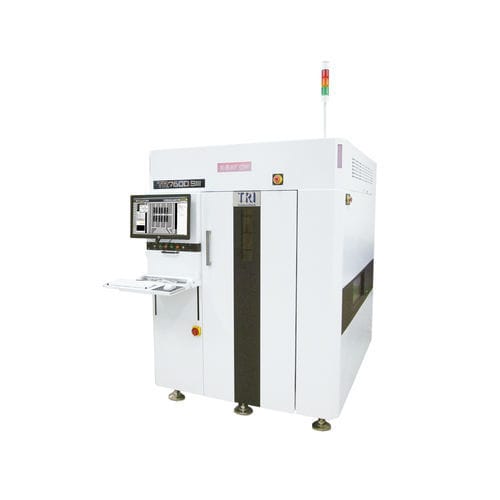

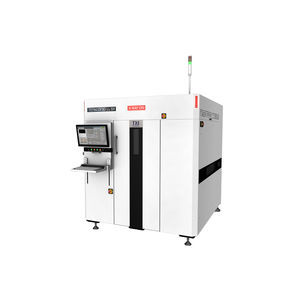

X射线检查机 TR7600 SIII

计算机断层成像CT3D

简介
TR7600 SIII 系列 CT AXI 是 Test Research, Inc. (TRI) 推出的新一代在线 PCBA 检测系统。针对产线速度实现 100% 检测，TR7600 SIII 将高速 3D CT X 射线成像与增强图像质量相结合，以支持可靠的焊点与元件检测。

主要特性

• 超高速 3D CT X 射线检测
• 提升的图像质量以提高缺陷检测精度
• 真实 3D 焊点查看器
• 高分辨率，适用于 01005in 封装

成像系统
相机：超高速线扫描 CCD，相机 3 或 5 台（9 或 15 传感器）
X 射线源：60–130 kV
成像分辨率：7 μm–20 μm
检测方法：2D、2.5D、3D 切片；平面 CT（可选）

运动平台与控制
X/Y/Z 轴：高精度滚珠丝杆 + 交流伺服控制
X–Y 轴分辨率：N/A（视应用而定）

板材处理
最大 PCB 尺寸：900 x 520 mm
PCB 厚度：0.6–7 mm
最大 PCB 重量：12 kg
不同分辨率下顶端净空：@20 μm = 50 mm；@15 μm = 30 mm；@10 μm = 15 mm；@7 μm = 7 mm
底部净空：70 mm
边缘净空：3 mm 或 5 mm
输送高度：880–920 mm（可选 940–965 mm）
兼容 SMEMA

检测功能

• 元件检查：缺失、错位、旋转、极性、立碑（tombstone）、浮置、广告牌（billboard）
• 缺陷检测：焊料不足/过多、短路桥接、开路、焊球、不湿润、空洞、引脚翘起

外形尺寸
WxDxH：1470 x 2110 x 1975 mm（不含信号塔；信号塔高度：510 mm）
重量：3850 kg
电源：200–240 VAC 单相，50/60 Hz，4 kVA

视频
提供嵌入式产品视频，演示 TR7600 SIII 的操作与功能。

技术规格

• 型号：TR7600 SIII
• 品牌：Test Research, Inc. (TRI)
• 相机：超高速线扫描 CCD，3 或 5 台（9 或 15 传感器）
• X 射线电压：60–130 kV
• 成像分辨率：7 μm–20 μm
• 支持检测方法：2D、2.5D、3D 切片、平面 CT（可选）
• 最大 PCB 尺寸：900 x 520 mm
• PCB 厚度范围：0.6–7 mm
• 最大 PCB 重量：12 kg
• 顶端净空（按分辨率）：20 μm → 50 mm；15 μm → 30 mm；10 μm → 15 mm；7 μm → 7 mm
• 底部净空：70 mm
• 边缘净空：3 mm 或 5 mm
• 输送高度：880–920 mm（可选 940–965 mm）
• 尺寸 (WxDxH)：1470 x 2110 x 1975 mm（不含信号塔）
• 重量：3850 kg
• 电源：200–240 VAC 单相，50/60 Hz，4 kVA
• 兼容 SMEMA
• 关键检测能力：元件存在性、对位、立碑、桥接、空洞检测、引脚翘起、极性、旋转与浮置检测
