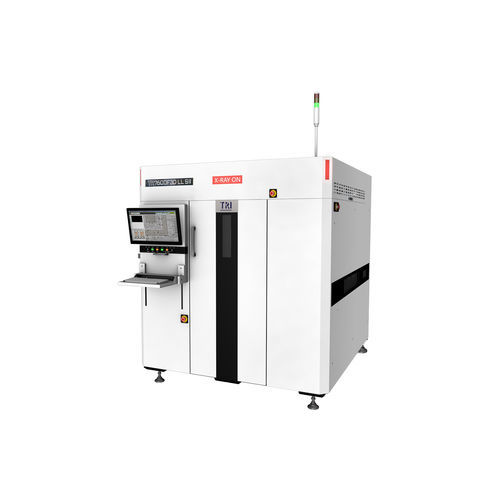

X射线检测系统 TR7600F3D LL SII

拍照式3D计算机断层成像

简介
TR7600F3D LL SII 是一款高速3D自动X射线检测（AXI）系统，具备平面CT功能，专为大板检测（最大1000 x 660 mm）设计。它在不影响生产线节拍的情况下降低漏检和误报。

特点

• 适用于大板检测的智能3D AXI解决方案，最大支持1000 x 660 mm
• 成像分辨率可达5 µm，实现精细缺陷检测
• 次世代机械设计，速度可达20 FOV/s
• 符合工业4.0，便于MES连接

成像系统
相机: 平板探测器
X射线源: 最大130 kV（用户可调）
可用成像分辨率: 5 μm, 10 μm, 15 μm, 20 μm, 25 μm, 30 μm
检测方法: 2D、2.5D、3D切片、平面CT（可选）

运动台与控制
X轴控制: 高精度滚珠丝杠 + 交流伺服控制器
Y轴控制: 高精度滚珠丝杠 + 交流伺服控制器
Z轴控制: 高精度滚珠丝杠 + 交流伺服控制器
X-Y轴分辨率: 不适用

板材处理
最大PCB尺寸: 1000 x 660 mm（有效最大尺寸取决于入射角）
PCB厚度: 0.4 - 7 mm
最大PCB重量: 12 kg
顶端净空: @ 20/25/30 μm: 50 mm; @ 15 μm: 45 mm; @ 10 μm: 25 mm; @ 5 μm: 5 mm
底部净空: @ 30 μm: 55 mm; @ 5/10/15/20/25 μm: 70 mm
边缘净空: 3 mm 或 5 mm
输送高度: 880 - 920 mm（兼容 SMEMA）

检测功能
能力:

• 缺件检测
• 错位检测
• Tombstone（立碑）
• Billboard
• 钽电容极性
• 旋转
• 漂浮元件

可检测缺陷:

• 焊料不足 / 过多
• 桥连（Bridging）
• 开路
• 焊球
• 不润湿
• 空洞（Void）
• 引脚抬起

外形尺寸
WxDxH: 1730 x 2300 x 1975 mm（不含信号灯；信号灯高度: 502 mm）
重量: 4850 kg
电源要求: 200 - 240 VAC 单相, 50/60 Hz, 4 kVA

技术规格

• 型号: TR7600F3D LL SII
• 成像相机: 平板探测器
• X射线源: 最大130 kV（用户可调）
• 成像分辨率: 5 μm, 10 μm, 15 μm, 20 μm, 25 μm, 30 μm
• 检测方法: 2D、2.5D、3D切片、平面CT（可选）
• 最大速度: 最高可达20 FOV/s（机械设计）
• 运动控制: 高精度滚珠丝杠 + 交流伺服控制器（X, Y, Z）
• PCB处理: 最大PCB尺寸1000 x 660 mm；厚度0.4 - 7 mm；最大重量12 kg
• 净空: 随分辨率变化（见上文）；边缘净空3 mm或5 mm
• 输送高度: 880 - 920 mm（兼容 SMEMA）
• 主要检测能力: 元件存在/位置检查、焊点检测（不足/过多）、桥连、开路、焊球、不润湿、空洞、引脚抬起、Tombstone、错位、旋转、Billboard、钽极性、漂浮元件
• 尺寸 (WxDxH): 1730 x 2300 x 1975 mm
• 重量: 4850 kg
• 电源: 200 - 240 VAC 单相, 50/60 Hz, 4 kVA
